Scarico Forma U G856

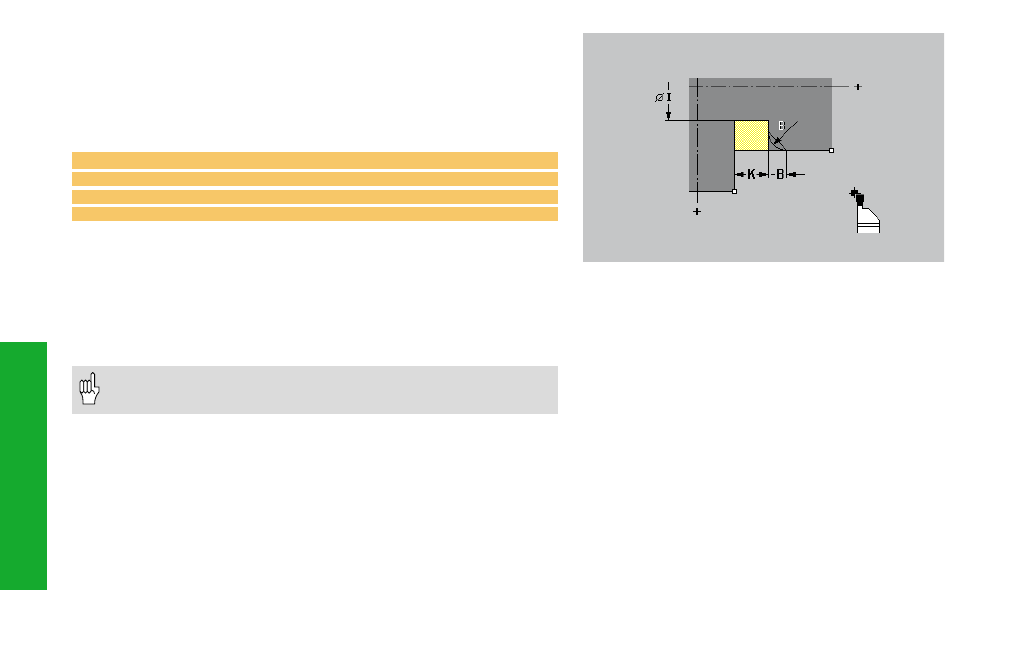

L'istruzione G856 esegue lo scarico "Forma U", rifinisce l'adiacente
superficie piana ed esegue uno smusso/raccordo.
Posizione utensile a fine ciclo: punto di partenza
Significato dei blocchi NC successivi a G856:
N.. G856 I.. K.. ... /Chiam. ciclo c.param.
N.. G0 X.. Z.. /Spigolo scarico
N.. G1 X.. /Punto finale sup.piana
N.. G80 /Fine descriz. profilo
Parametri
I:
Diametro scarico (come quota diametro)
K: Larghezza scarico – Se la larghezza del tagliente dell'utensile non
è definita, K viene acquisito quale larghezza tagliente.
B: Smusso o arrotondamento
• B>0: raggio arrotondamento
• B<0: larghezza smusso
• Compensazione del raggio del tagliente: viene eseguita.
• Sovrametalli: non vengono considerati.
Cicli per esecuzione scar
ico
