Cicli di filettatura

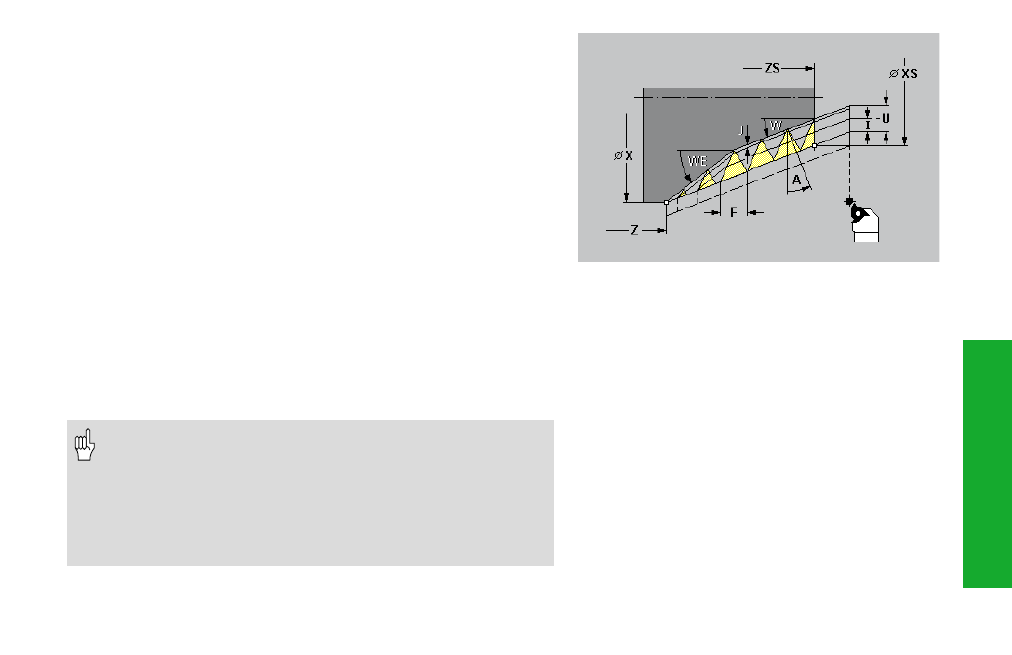

Filetto API conico G352
L'istruzione G352 esegue un filetto API a uno o più principi. La profondità
del filetto si riduce all'uscita del filetto. Il filetto inizia in "XS, ZS" e termina
in "X, Z".
Parametri
XS,ZS: Punto iniziale filetto (XS come quota diametro)
X, Z:
Punto finale filetto (X come quota diametro)
F: Passo filetto
U: Profondità filetto
• U > 0: filettatura interna
• U<=0: filettatura esterna su lato assiale, frontale o posteriore
I: Avanzamento massimo – default: I viene calcolato sulla base del
passo del filetto e della profondità del filetto
A: Angolo di avanzamento – default: 30°; intervallo: –60° < A < 60°
• A>0: avanzamento da fianco destro
• A<0: avanzamento da fianco sinistro
D: Numero di principi – default: 1
W: Angolo del cono – default: 0°; intervallo: –45° < W < 45°
WE: Angolo di uscita – default: 12°; intervallo: 0° < WE < 90°
J: Profondità di taglio residua – default: 1/100 mm
• "Stop ciclo" è attivo alla fine di un filetto.
• L'override avanzamento e mandrino non sono attivi durante
l'esecuzione del ciclo.
• Combinazioni di parametri per definizione angolo del cono:
• XS/ZS, X/Z
• XS/ZS, Z, W
• ZS, X/Z, W
