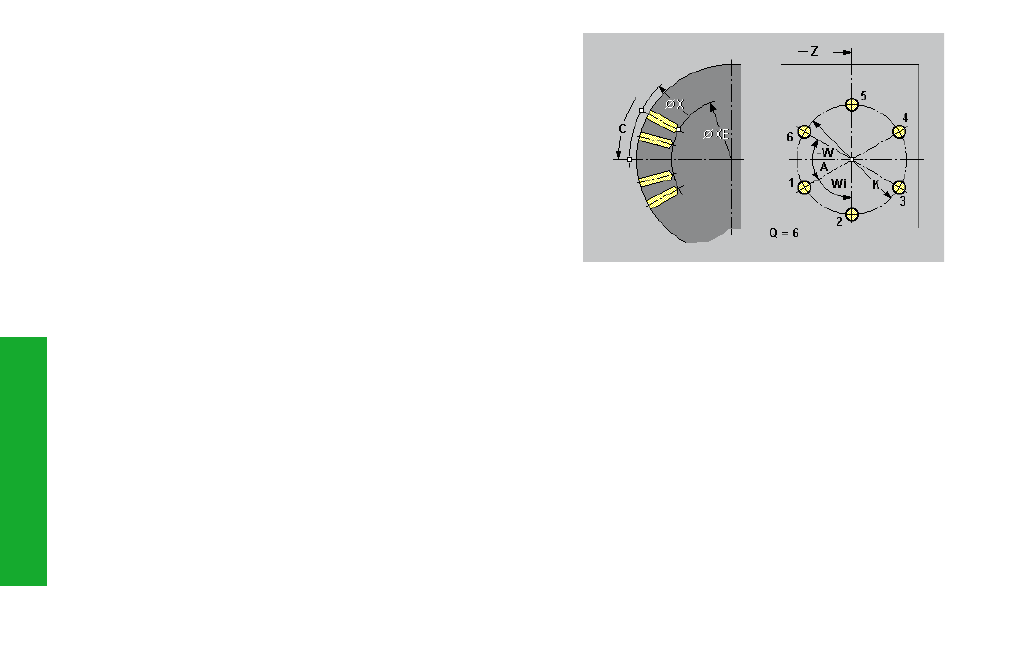

Sagoma circolare superficie cilindrica G746
L'istruzione G746 esegue sagome di fori o matrici alle medesime
distanze su un cerchio o arco di cerchio sulla superficie cilindrica. Se
non si inserisce "XE", si applica il ciclo di foratura/fresatura o la
descrizione della matrice del blocco NC successivo. Ciclo di foratura
G71, G74 , G36 o Matrice G314, G315, G317 (lavorazione di fresatura).
Parametri
Z, C:
Centro, Angolo (centro sagoma in coordinate polari)
X, XE:
Punto iniziale, Punto finale foro/fresatura (come quota
diametro)
K:
Diametro sagoma
A, W:
Angolo iniziale/finale
Wi:
Incremento angolare – Distanza dalla posizione successiva
Q:
Numero di fori/matrici – default: 1
V:
Senso di rotazione (necessario se è definito W) – default: 0
Posizionamento fori/matrici
• V=0: sull'arco di cerchio più lungo
• V=1: a partire da A in senso orario
• V=2: a partire da A in senso antiorario
