Programmazione ICP

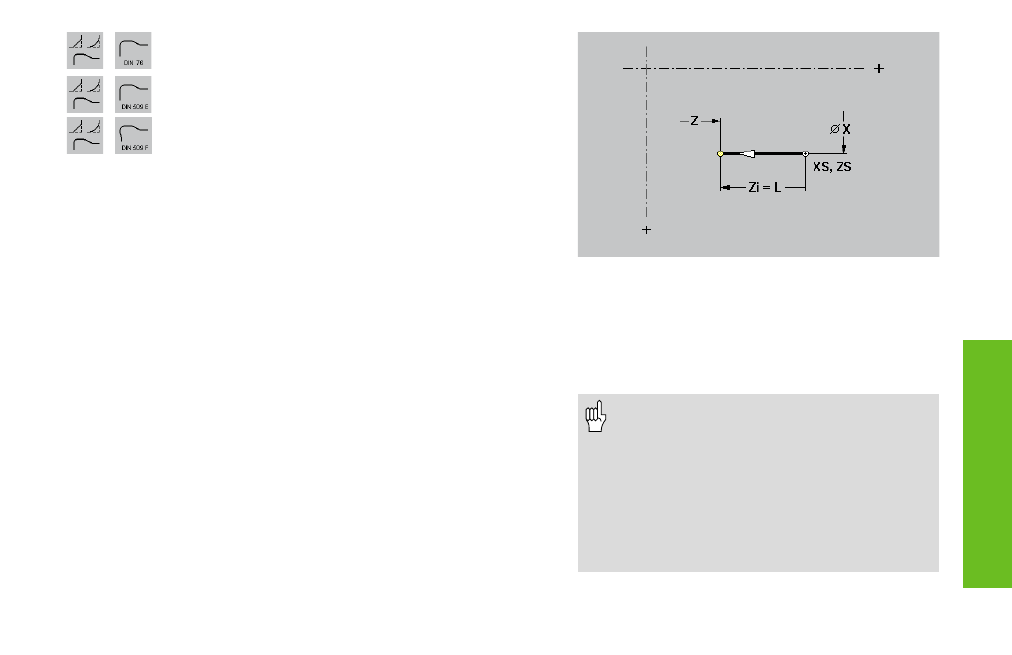

Scarico filettato DIN 76
Scarico DIN 509 E
Scarico DIN 509 F
Uno "scarico" è composto da elemento assiale, scarico ed elemento
radiale. La definizione dello scarico può iniziare con l'elemento assiale o
radiale.
Scarico filettato: il diametro dell'elemento assiale rappresenta il
diametro del filetto (filetti interni: diametro del nocciolo).
I parametri non indicati vengono determinati dal MANUALplus sulla base
della tabella standard. Per lo scarico filettato:
• "FP" viene determinato in base a "XS",
• "I, K, W e R" vengono determinati in base a "FP".
Parametri (in funzione del tipo di scarico)
XS, ZS:
Punto iniziale scarico
X, Z:
Punto finale scarico
FP:
Passo filetto
I:
Diametro scarico/Profondità scarico – default: tabella standard
K:
Lunghezza scarico – default: tabella standard
W:
Angolo scarico – default: tabella standard
R:
Raggio scarico – default: tabella standard
P:
Profondità trasversale – default: tabella standard
A:
Angolo trasversale – default: tabella standard
U:
Sovrametallo rettifica – default: senza sovrametallo di rettifica
J:
Posizione elemento – default: 1
• J=1: lo scarico inizia con l'elemento
assiale
• J=–1: lo scarico inizia con l'elemento
radiale
F:
Avanzamento speciale
• "J" non può essere immesso in caso di
sovrapposizione e nemmeno modificato in
caso di programmazione modifiche.
• Per filetti interni è necessario predefinire
"FP", in quanto il diametro dell'elemento
assiale non è il diametro del filetto. Se il
MANUALplus ricorre alla definizione del
passo del filetto, lo si deve calcolare con il
minimo scostamento.
