Programmazione dei movimenti utensile in DIN/ISO
Per programmare un blocco, premere il tasto SPEC FCT.
Selezionare il softkey FUNZIONI PROGRAMMA e quindi il softkey
DIN/ISO. Si possono utilizzare anche i tasti grigi di traiettoria per
disporre del relativo codice G.
Se si immettono le funzioni DIN/ISO utilizzando una
tastiera USB collegata, assicurarsi che siano attive le
maiuscole.

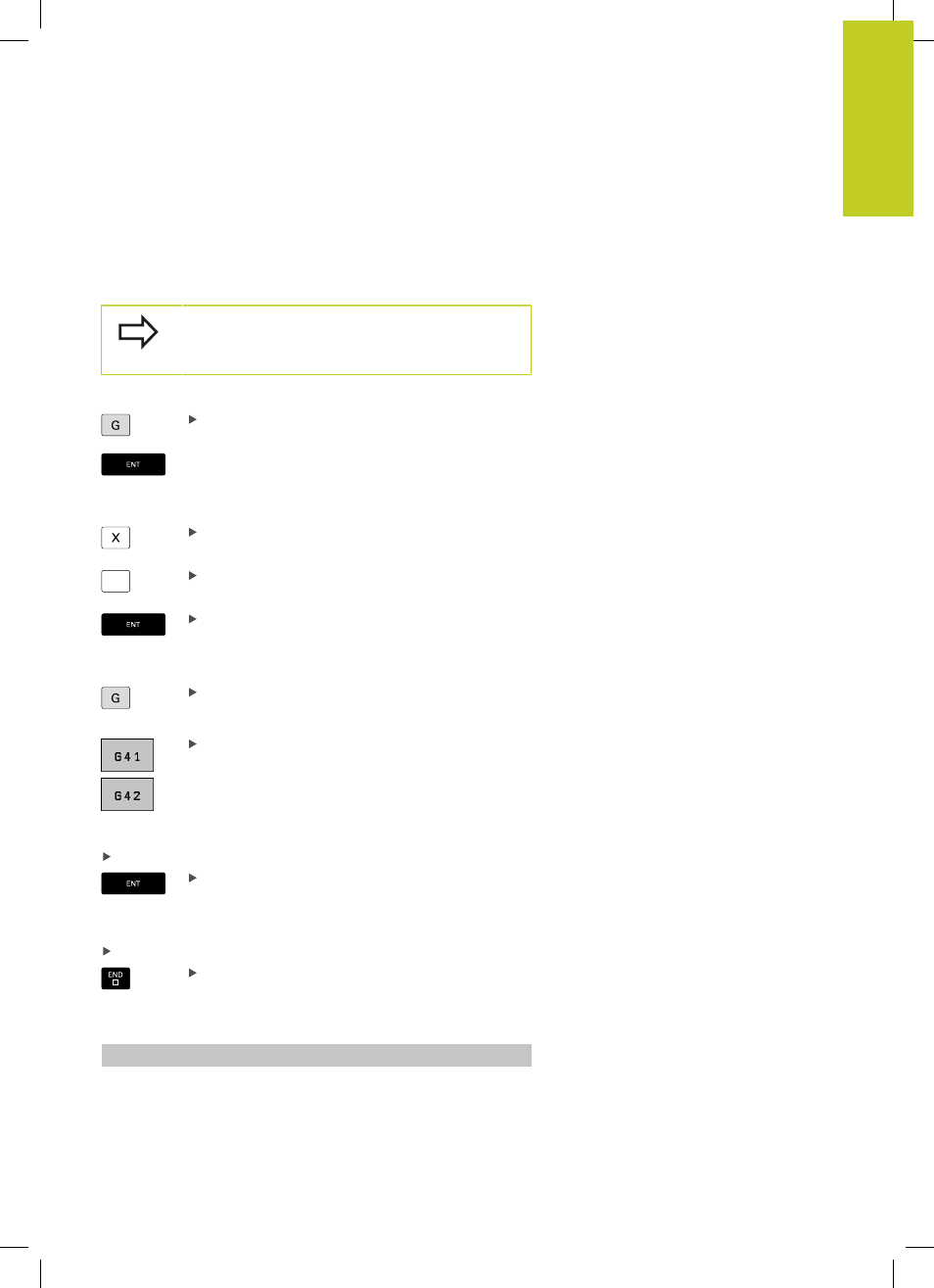

Esempio per un blocco di posizionamento
Inserire
1 e premere il tasto ENT per aprire il
blocco
COORDINATE?
10 (coordinata di destinazione per l'asse X)
Y
20 (coordinata di destinazione per l'asse Y)
Con il tasto ENT passare alla domanda successiva
TRAIETTORIA CENTRO FRESA
Inserire
40 e confermare con il tasto ENT per
traslare senza correzione raggio utensile oppure
Spostamento a sinistra o a destra del profilo
programmato: selezionare G41 o G42 mediante
softkey
AVANZAMENTO F=?
100 (inserire l'avanzamento per questa traiettoria 100 mm/min)
Con il tasto ENT passare alla domanda successiva
FUNZIONE AUSILIARIA M?
Inserire
3 (funzione ausiliaria M3 "Mandrino on").
Con il tasto END il TNC chiude questo dialogo.
La finestra di programma visualizza la riga:
N30 G01 G40 X+10 Y+5 F100 M3 *
