Programmazione: funzioni speciali
11.2 Controllo anticollisione dinamico (opzione software)
11
358
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014

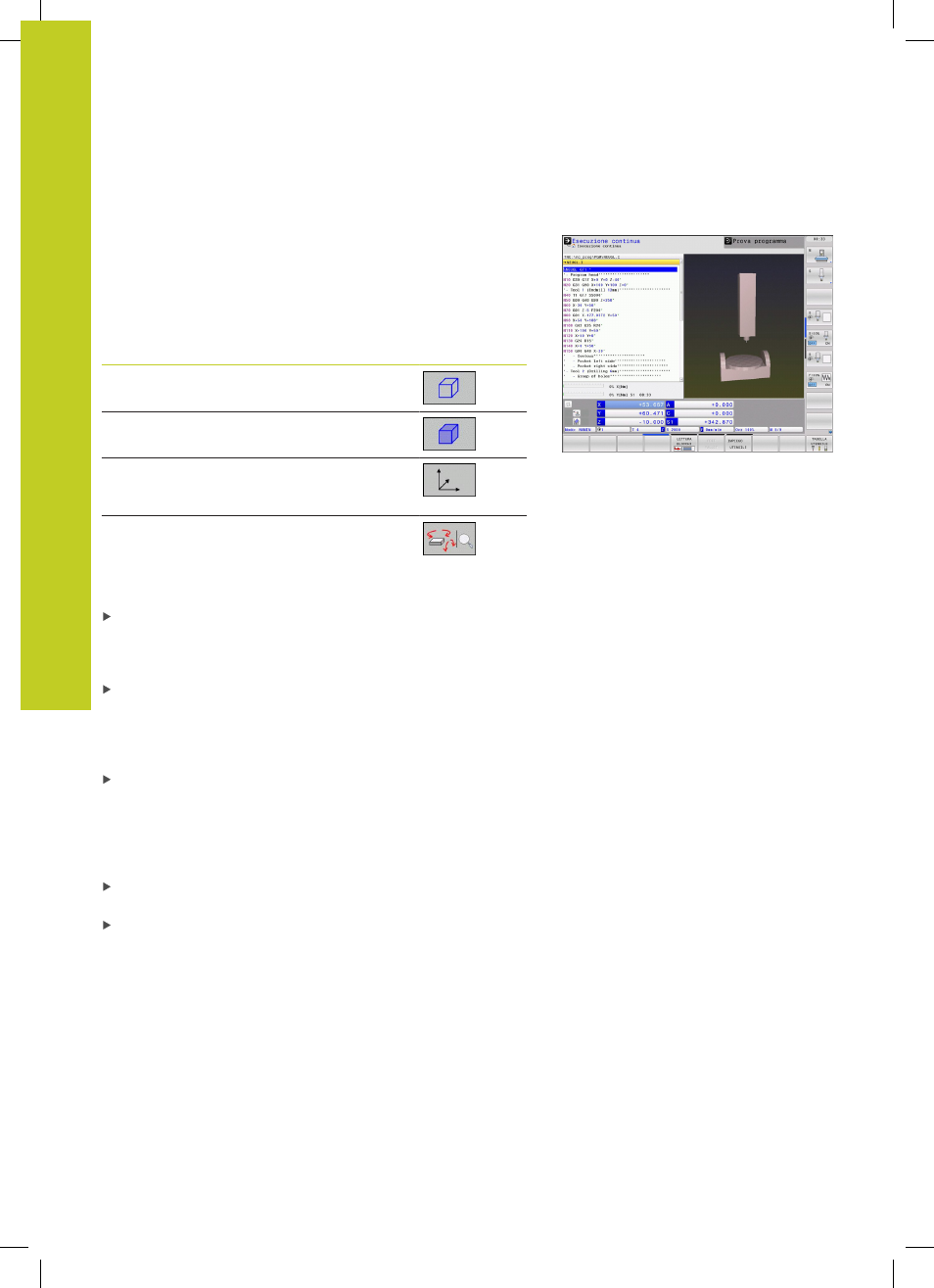

Rappresentazione grafica dell'area di sicurezza
Mediante il tasto Ripartizione dello schermo si possono visualizzare
in tre dimensioni gli elementi di collisione definiti sulla macchina e
i dispositivi di serraggio dimensionati, vedere "Esecuzione continua
ed Esecuzione singola", Pagina 74.
Tramite softkey è anche possibile la selezione tra diversi modi di
visualizzazione:
Funzione Softkey
Commutazione tra modello a linee e
visualizzazione solida
Commutazione tra visualizzazione solida e
visualizzazione trasparente
Visualizzazione/non visualizzazione dei sistemi
di coordinate, che si creano attraverso le
trasformazioni nella descrizione cinematica
Funzioni di orientamento, rotazione e zoom
La grafica può anche essere comandata con il mouse. Sono
disponibili le funzioni riportate di seguito.
Per ruotare in modo tridimensionale il modello a linee: tenere
premuto il tasto destro del mouse e muovere il mouse. Quando
si rilascia il tasto destro del mouse, il TNC orienta il pezzo
secondo l'allineamento definito
Per spostare il modello a linee: tenere premuto il tasto centrale,
oppure la rotella, del mouse e muovere il mouse. Il TNC sposta
il modello nella direzione corrispondente. Quando si rilascia
il tasto centrale del mouse, il TNC sposta il modello sulla
posizione definita
Per ingrandire con il mouse una determinata zona: tenendo
premuto il tasto sinistro del mouse marcare la zona rettangolare
di ingrandimento; la zona di ingrandimento può essere spostata
anche con movimento orizzontale e verticale del mouse.
Quando si rilascia il tasto sinistro del mouse, il TNC ingrandisce
il pezzo sulla zona definita
Per ingrandire/ridurre rapidamente con il mouse: ruotare in
avanti o all'indietro la rotella del mouse
Doppio clic con il tasto destro del mouse: selezionare la vista
standard
