Programmazione: programmazione di profili
6.4
Movimenti traiettoria - Coordinate cartesiane
6
220
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014

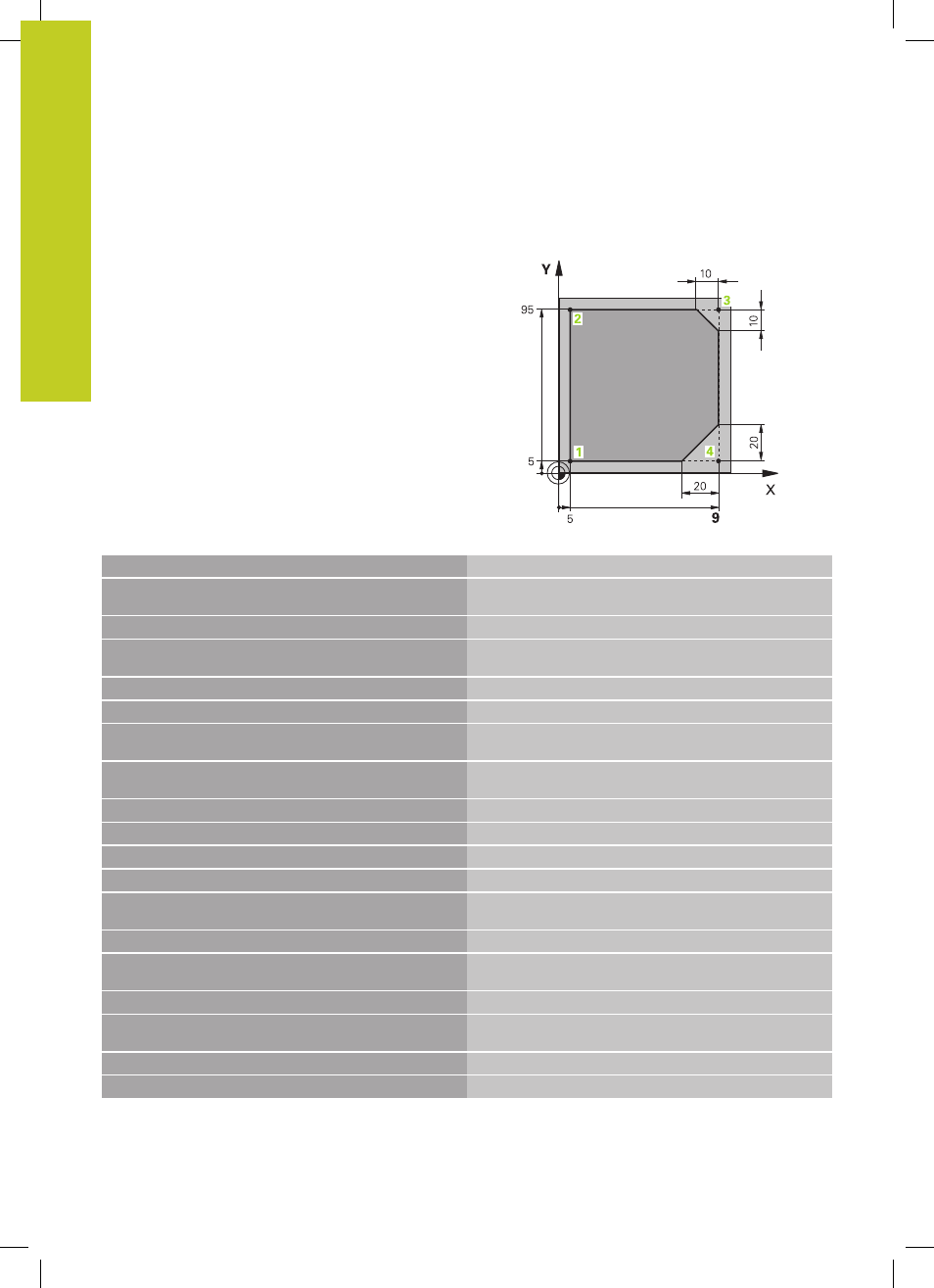

Esempio: traiettoria lineare e smussi in coordinate
cartesiane
%LINEAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definizione pezzo grezzo per la simulazione grafica della
lavorazione
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
Chiamata utensile con asse mandrino e numero di giri
mandrino
N40 G00 G40 G90 Z+250 *
Disimpegno utensile sull'asse mandrino in rapido
N50 X-10 Y-10 *
Preposizionamento utensile
N60 G01 Z-5 F1000 M3 *
Posizionamento alla profondità di lavorazione con
F = 1000 mm/min
N70 G01 G41 X+5 Y+5 F300 *
Posizionamento sul punto 1, attivazione correzione raggio
G41
N80 G26 R5 F150 *
Avvicinamento tangenziale
N90 Y+95 *
Posizionamento sul punto 2
N100 X+95 *
Punto 3: prima retta per lo spigolo 3
N110 G24 R10 *
Programmazione smusso con lunghezza 10 mm
N120 Y+5 *
Punto 4: seconda retta per spigolo 3, prima retta per
spigolo 4
N130 G24 R20 *
Programmazione smusso con lunghezza 20 mm
N140 X+5 *
Posizionamento sull'ultimo punto 1, seconda retta per
spigolo 4
N150 G27 R5 F500 *
Distacco tangenziale
N160 G40 X-20 Y-20 F1000 *
Disimpegno nel piano di lavoro, disattivazione correzione del
raggio
N170 G00 Z+250 M2 *
Disimpegno utensile, fine programma
N99999999 %LINEAR G71 *
