Elaborazione di file DXF (opzione software) 7.1
7
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
247

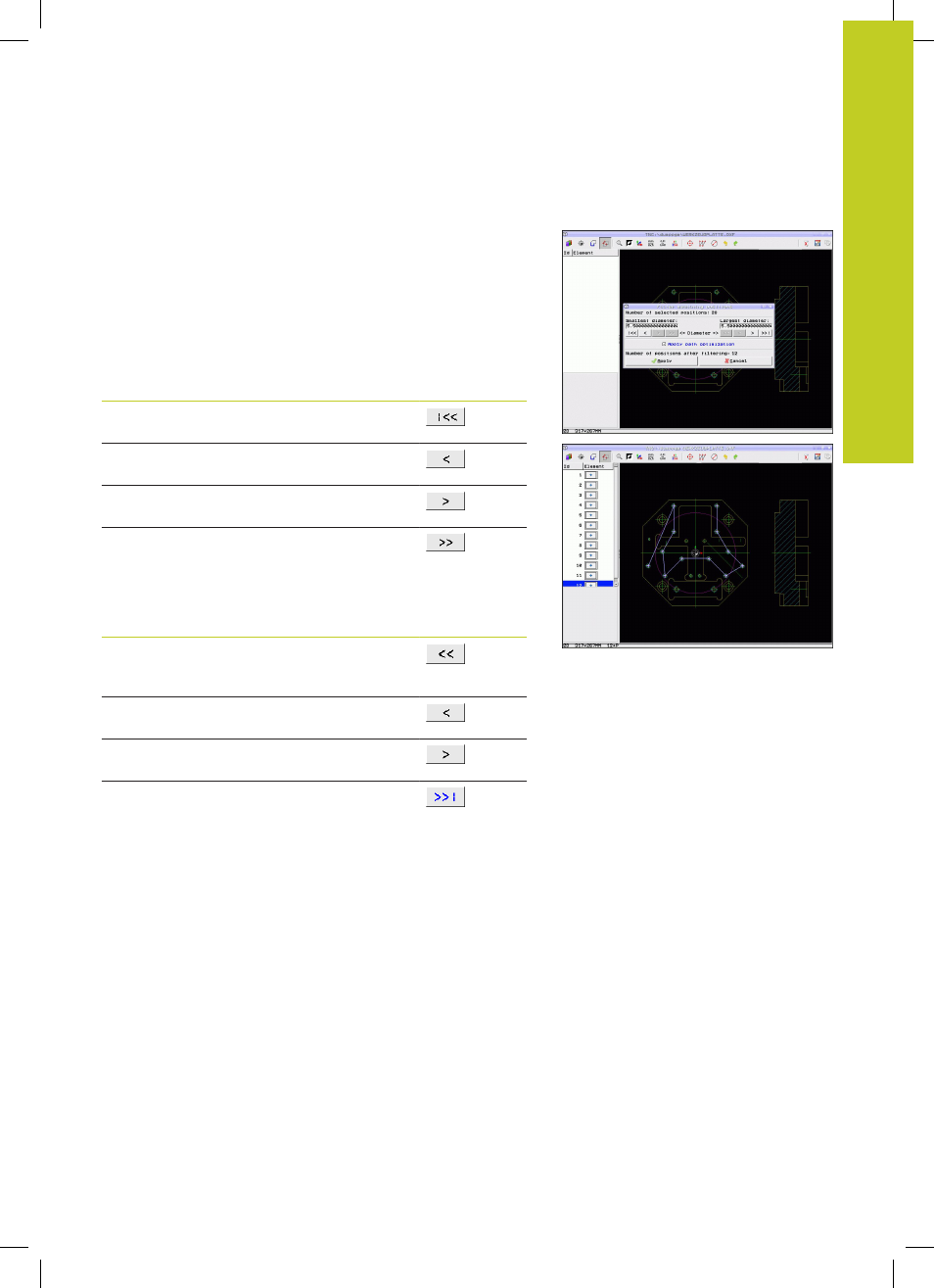

Impostazioni dei filtri
Dopo aver selezionato le posizioni di foratura con la selezione
rapida, il TNC visualizza una finestra in primo piano in cui viene
visualizzato il diametro di foratura minimo a sinistra e quello
massimo a destra. Con i pulsanti presenti sotto la visualizzazione
dei diametri è possibile impostare nella sezione a sinistra il
diametro minimo e in quella a destra quello massimo al fine di
poter acquisire i diametri di foratura desiderati.
Sono disponibili i seguenti pulsanti:
Impostazione filtro del diametro minimo Icona
Visualizzazione del diametro minimo trovato
(impostazione base)
Visualizzazione del successivo diametro
minore trovato
Visualizzazione del successivo diametro
maggiore trovato
Visualizzazione del diametro massimo trovato.
Il TNC imposta il filtro del diametro minimo
sul valore che è impostato per il diametro
massimo
Impostazione filtro del diametro massimo Icona
Visualizzazione del diametro minimo trovato. Il
TNC imposta il filtro del diametro massimo sul
valore che è impostato per il diametro minimo
Visualizzazione del successivo diametro
minore trovato
Visualizzazione del successivo diametro
maggiore trovato
Visualizzazione del diametro massimo trovato
(impostazione base)
Con l'opzione Applica ottimizz. percorso (l'impostazione base
è Applica ottimizzazione percorso) il TNC ordina le posizioni di
lavorazione selezionate affinché non si creino altri percorsi vuoti
non necessari. La traiettoria dell'utensile può essere visualizzata
con l'icona Visualizza traiett. utensile, vedere "Impostazioni base",
Pagina 234.
