Avvicinamento e allontanamento dal profilo 6.3
6
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
205
Blocchi esemplificativi NC
N50 G00 G40 G90 X-30 Y+50 * Punto di partenza
N60 G01 G41 X+0 Y+50 F350 * Primo punto del profilo
N70 G26 R5 *
Avvicinamento tangenziale con raggio R = 5 mm
. . .
PROGRAMMAZIONE DEGLI ELEMENTI DI PROFILO
. . .
Ultimo punto del profilo
N210 G27 R5 * Distacco tangenziale con raggio R = 5 mm
N220 G00 G40 X-30 Y+50 * Punto finale

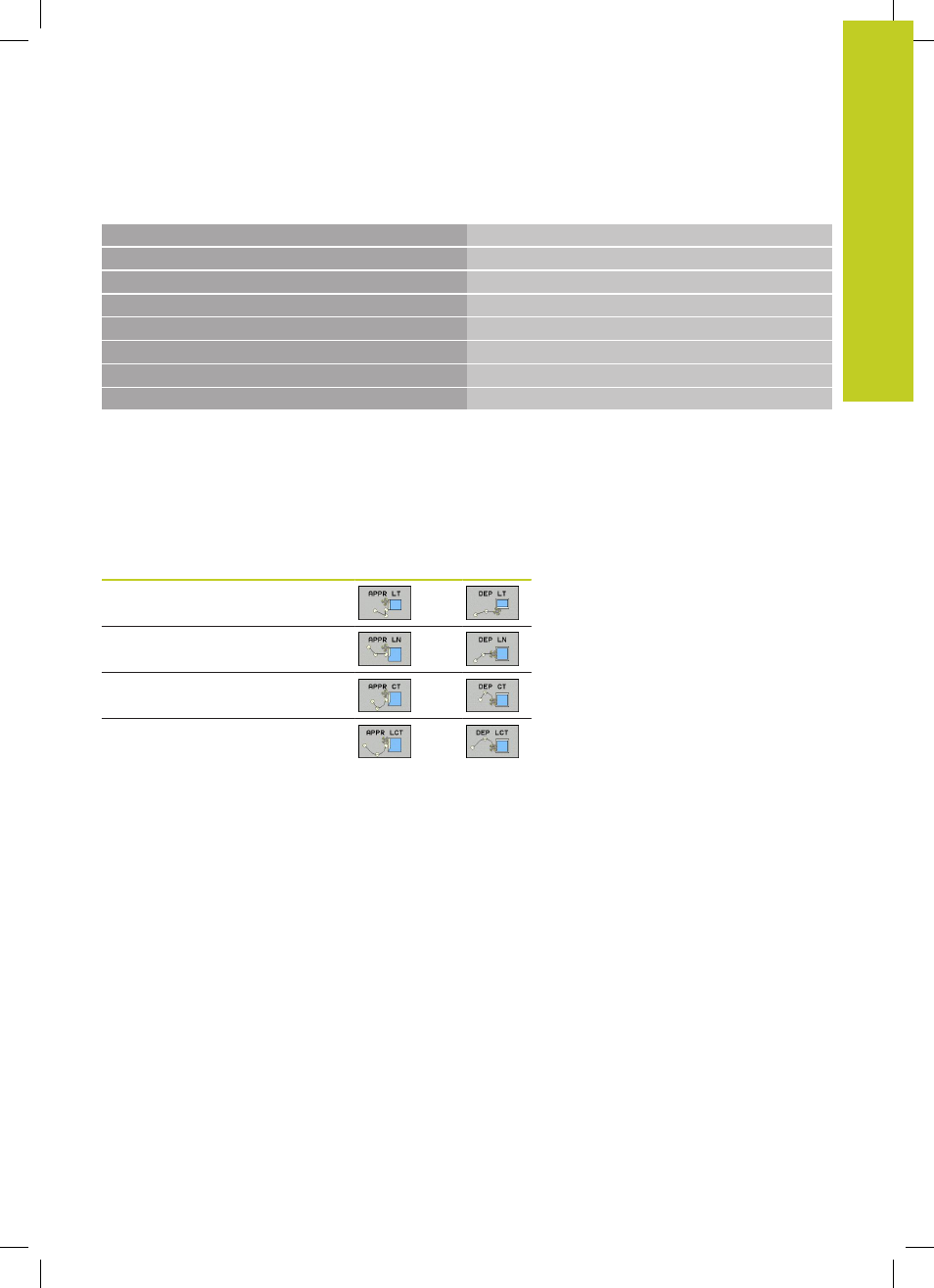

Panoramica: forme di traiettoria per l'avvicinamento e
il distacco al/dal profilo
Le funzioni APPR (ingl. approach = avvicinamento) e DEP (ingl.
departure = distacco) vengono attivate con il tasto APPR/DEP. In
seguito si possono selezionare mediante softkey le seguenti forme
di traiettoria.
Funzione Avvicinamento Distacco
Retta con raccordo tangenziale
Retta perpendicolare al punto del
profilo
Traiettoria circolare con raccordo
tangenziale
Traiettoria circolare con raccordo
tangenziale al profilo, avvicinamento
e distacco su un segmento a
raccordo tangenziale da/verso un
punto ausiliario esterno al profilo.
Avvicinamento e distacco da una traiettoria elicoidale
Nell'avvicinamento e nel distacco da una traiettoria elicoidale
l'utensile si sposta sul prolungamento della traiettoria elicoidale,
raccordandosi tangenzialmente al profilo su una traiettoria circolare.
Per la programmazione utilizzare le funzioni
APPR CT oppure DEP
CT.
