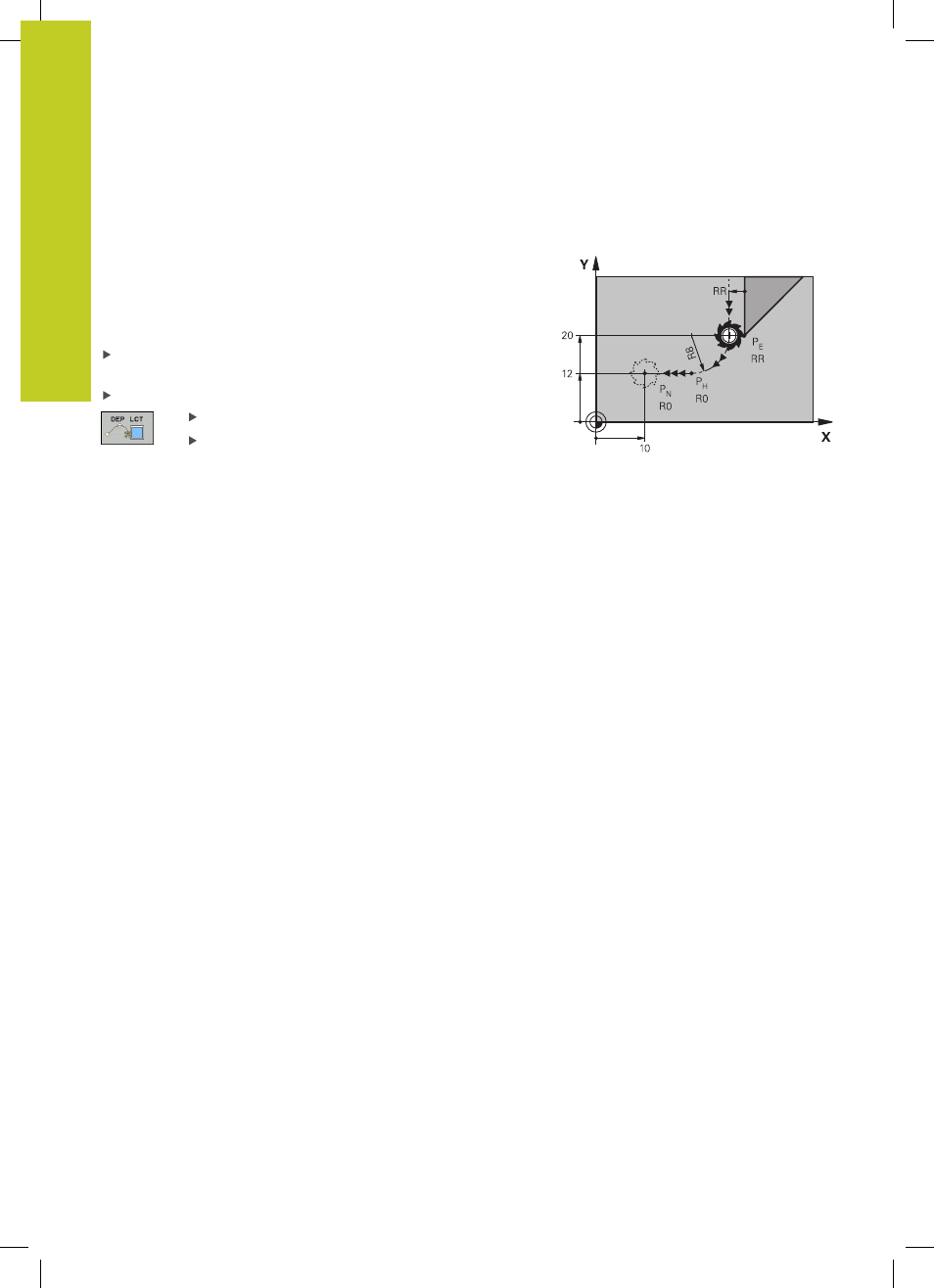

Distacco su traiettoria circolare con raccordo
tangenziale al profilo e al tratto di retta: DEP LCT
Il TNC sposta l'utensile su una traiettoria circolare dall'ultimo punto
del profilo P
E
al punto ausiliario P
H
. Da lì l'utensile si porta su una
retta al punto finale P
N
. L'ultimo elemento del profilo e la retta da
P
H
a P
N
sono raccordati tangenzialmente alla traiettoria circolare
che è quindi definita in modo univoco dal raggio R.
Programmare l'ultimo elemento del profilo con il punto finale P
E
e la correzione del raggio
Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LCT:
Inserire le coordinate del punto finale P
N
Raggio R della traiettoria circolare. Inserire R con
segno positivo
