Dati utensile 5.2
5
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
165

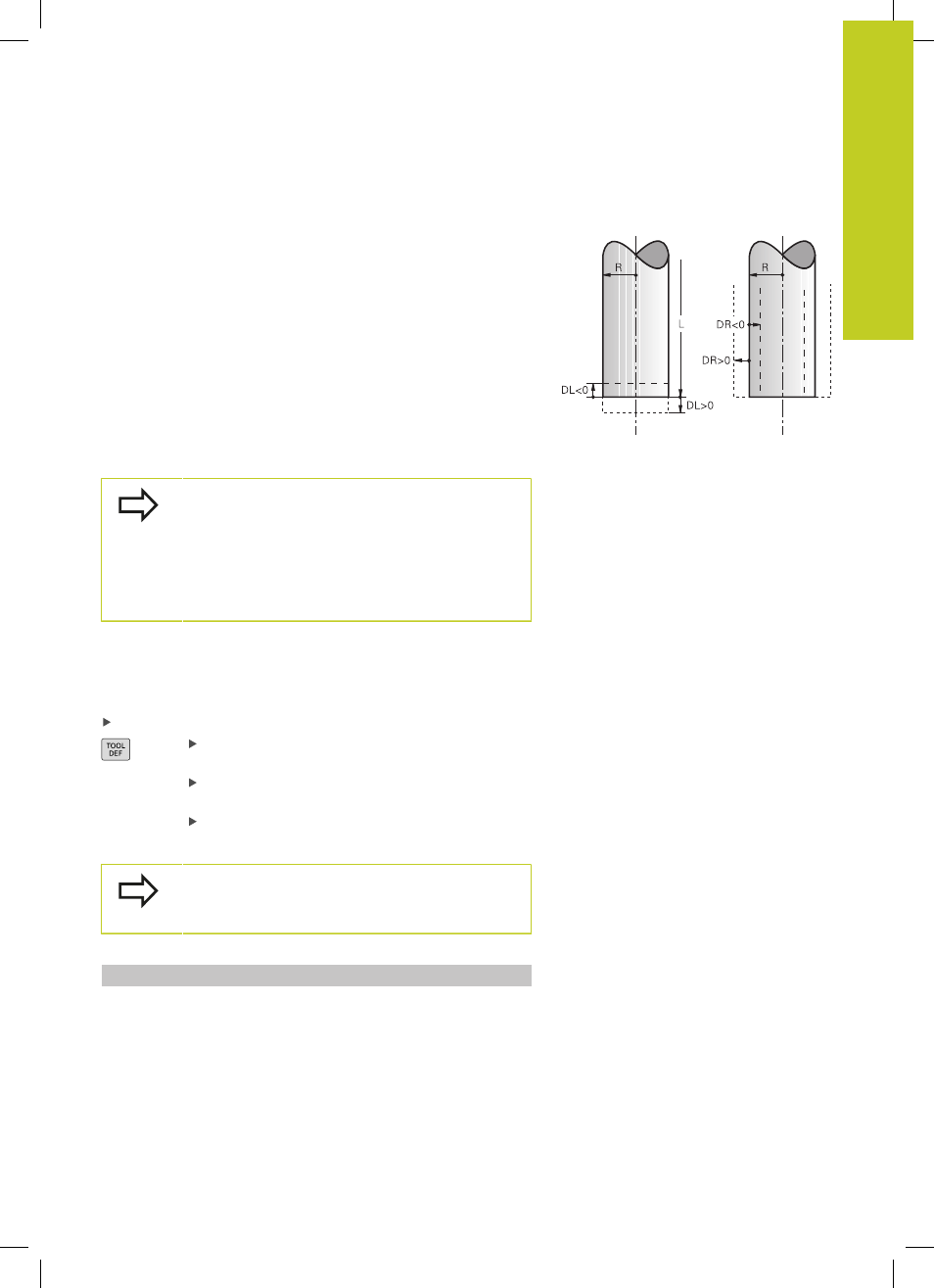

Valori delta per lunghezze e raggi
I valori delta indicano gli scostamenti in lunghezza e nel raggio di
utensili.
Un valore delta positivo significa una maggiorazione (
DL, DR,
DR2>0). Nelle lavorazioni con una maggiorazione si deve indicare
il valore della stessa nella programmazione della chiamata utensile
con
T.
Un valore delta negativo significa una minorazione ( DL, DR, DR2<0).
La minorazione viene inserita nella tabella utensili per l'usura
dell'utensile.
Per i valori delta vengono introdotti valori numerici. Nei blocchi
T i
valori possono essere introdotti anche con un parametro Q.
Campo di immissione: il valore massimo dei valori delta è di
± 99,999 mm.
I valori delta della tabella utensili influiscono sulla
rappresentazione grafica dell'
utensile .
I valori delta del blocco
T non modificano
nella simulazione la dimensione rappresentata
dell'
utensile . I valori delta programmati spostano
tuttavia l' utensile nella simulazione dell'importo
definito.
Inserimento dei dati utensile nel programma
Per ogni utensile il numero, la lunghezza e il raggio vengono definiti
una volta nel programma di lavorazione in un blocco
G99:
Selezione definizione utensile: premere il tasto
TooL DEF
Numero utensile: identificazione univoca di un
utensile mediante un numero utensile
Lunghezza utensile: valore di correzione della
lunghezza dell'utensile
Raggio utensile: valore di correzione del raggio
dell'utensile
Il valore della lunghezza e del raggio possono essere
inseriti durante il dialogo direttamente nel relativo
campo: premere il softkey per l’asse desiderato.
Esempio
N40 G99 T5 L+10 R+5 *
