Programmazione di un profilo semplice

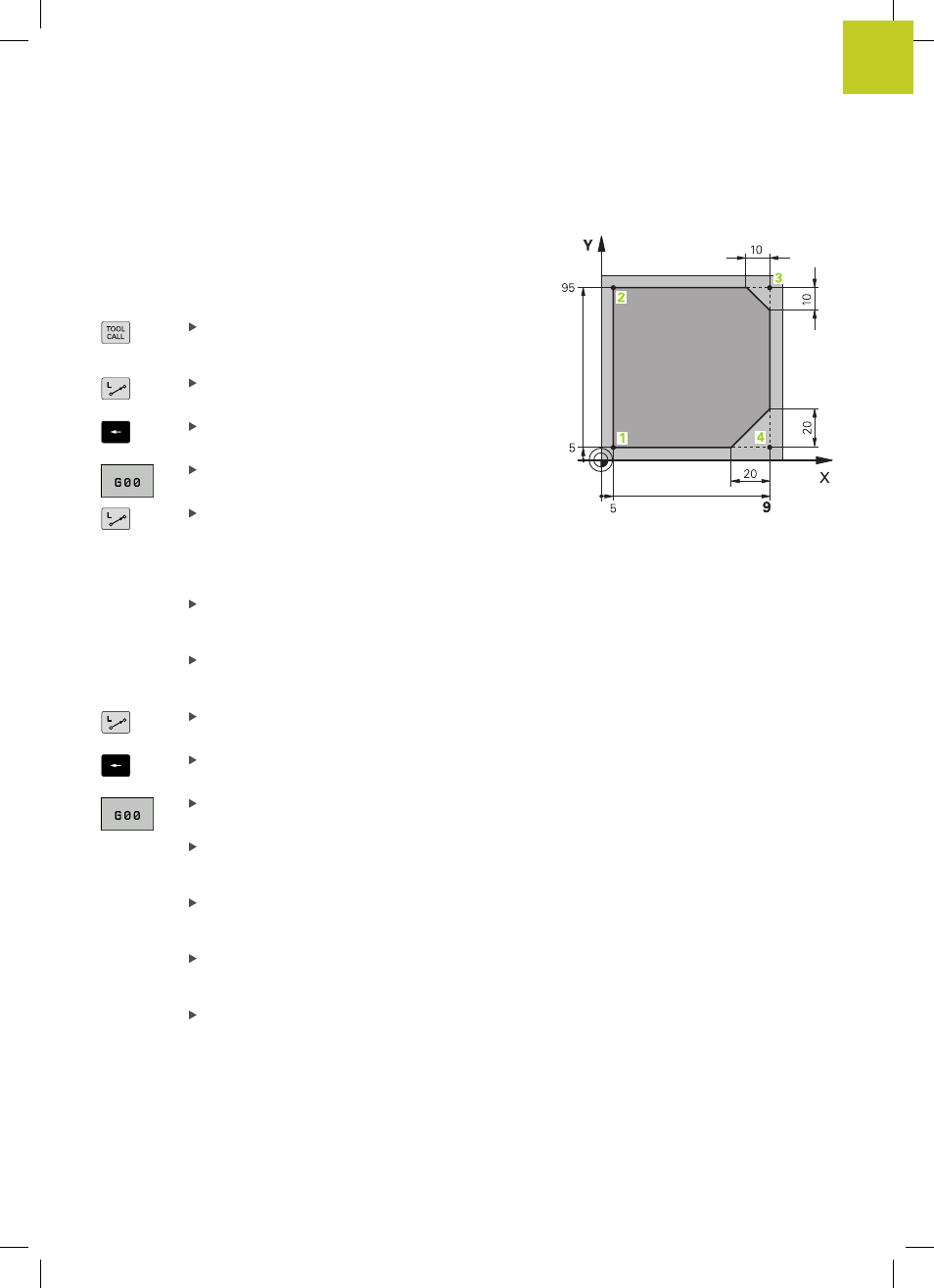

Il profilo rappresentato nella figura a destra deve essere contornato
mediante una passata di fresatura alla profondità di 5 mm. La
definizione del pezzo grezzo è già stata creata. Dopo aver aperto
un dialogo con il tasto funzione, inserire tutti i dati richiesti dal TNC
nella riga di intestazione dello schermo.
Chiamata utensile: inserire i dati utensile.
Confermare ogni immissione con il tasto
ent, non
tralasciare l'asse utensile
Premere il tasto
L per aprire un blocco di
programma per un movimento rettilineo
Spostarsi con il tasto freccia a sinistra nel campo
di immissione delle funzioni G
Selezionare il softkey G0 per un movimento di
traslazione in rapido
Disimpegno utensile: premere il tasto arancione
dell'asse
Z per procedere al disimpegno nell'asse
utensile e inserire il valore della posizione da
raggiungere, ad es. 250. Confermare con il tasto
ENT
Corr. raggio: RL/RR/senza corr.? Confermare con
il tasto ENT: senza attivazione della correzione del
raggio
Confermare
Funzione M ausiliaria? con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
Premere il tasto L per aprire un blocco di
programma per un movimento rettilineo
Spostarsi con il tasto freccia a sinistra nel campo
di immissione delle funzioni G
Selezionare il softkey
G0 per un movimento di
traslazione in rapido
Preposizionamento utensile nel piano di lavoro:
premere il tasto arancione dell'asse
X e inserire il
valore della posizione da raggiungere, ad es. -20
Premere il tasto arancione dell'asse Y e inserire il
valore della posizione da raggiungere, ad es. -20.
Confermare la selezione con il tasto ENT
Corr. raggio: RL/RR/senza corr.? Confermare con
il tasto
ENT: senza attivazione della correzione del
raggio
Confermare
Funzione M ausiliaria? con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
