Sistema di riferimento su fresatrici

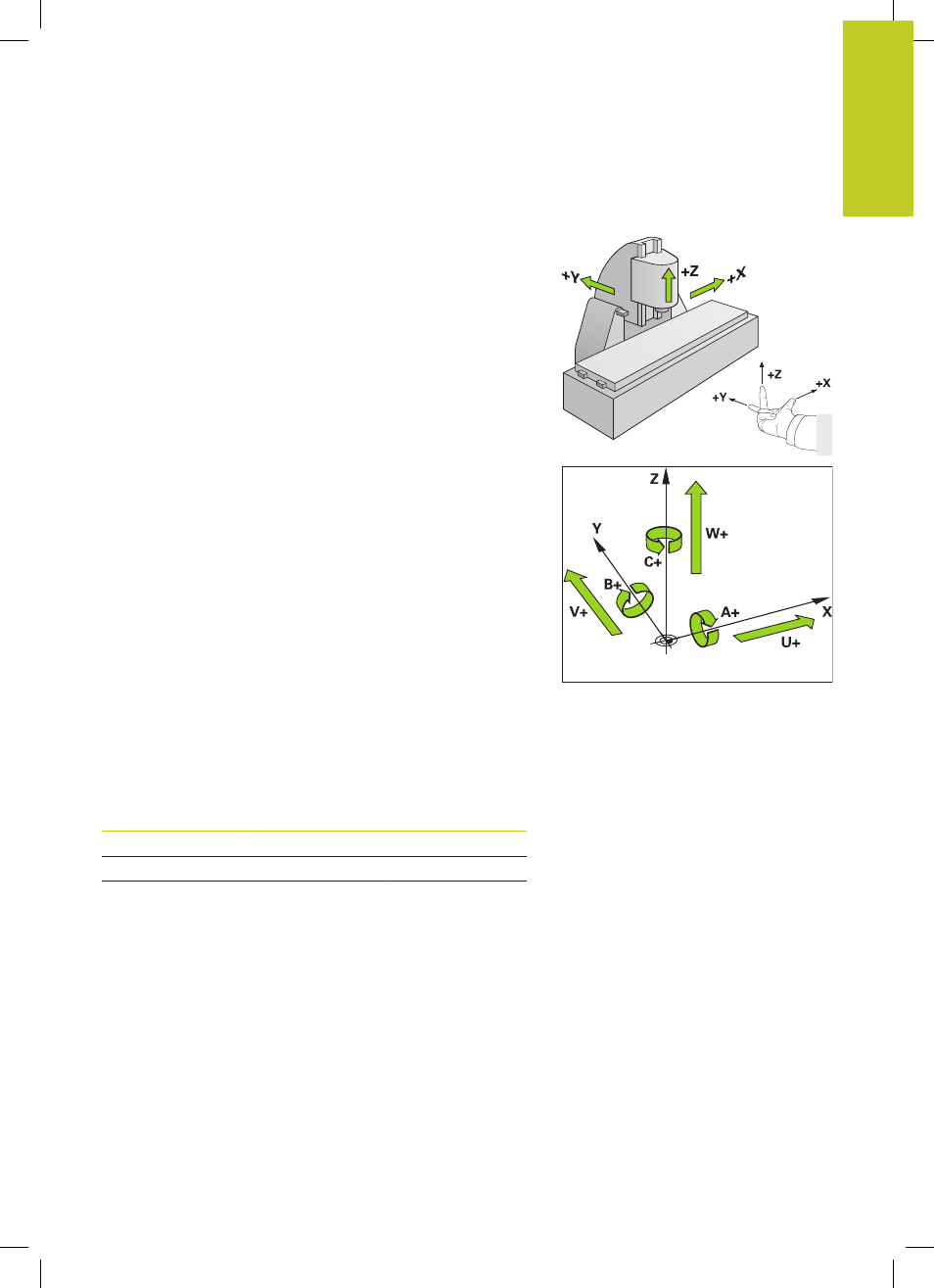

Nella lavorazione di un pezzo su una fresatrice ci si riferisce
generalmente al sistema di coordinate cartesiane. La figura a
destra illustra l'assegnazione del sistema di coordinate cartesiane
agli assi della macchina. La "regola delle tre dita della mano destra"
offre un valido supporto: quando il dito medio è diretto nel senso
dell'asse utensile, esso indica la direzione Z+, il pollice la direzione
X+ e l'indice la direzione Y+.

Il TNC 640 è in grado di controllare a richiesta fino a 18 assi. Oltre
agli assi principali X, Y e Z ci sono gli assi ausiliari U, V e W, paralleli
ai primi. Gli assi rotativi vengono chiamati A, B e C. La figura in
basso illustra l'assegnazione degli assi ausiliari e degli assi rotativi
agli assi principali.

Denominazione degli assi su fresatrici

Gli assi X, Y e Z sulla fresatrice vengono denominati anche asse
utensile, asse principale (1° asse) e asse secondario (2° asse). La
disposizione dell'asse utensile è determinante per l'assegnazione
di asse principale e secondario.

Asse utensile

Asse princ

Asse sec.

X

Y

Z

Y

Z

X

Z

X

Y
