Programmazione: conferma dati da file DXF o profili con testo in chiaro
7.1 Elaborazione di file DXF (opzione software)
7
236
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
Impostazione dei layer
I file DXF contengono di norma più layer (piani), con cui il
progettista può organizzare i propri disegni. Attraverso la tecnica
a layer il progettista raggruppa diversi tipi di elementi, ad es. il
profilo vero e proprio del pezzo, le quote, le linee ausiliarie e di
costruzione, i tratteggi e i testi.
Per avere sullo schermo il minor numero possibile di informazioni
superflue durante la selezione del profilo, tutti i layer superflui
contenuti nel file DXF possono essere mascherati.
Il file DXF da elaborare deve contenere almeno un
layer.
Si può selezionare un profilo anche se il progettista lo
ha memorizzato su diversi layer.

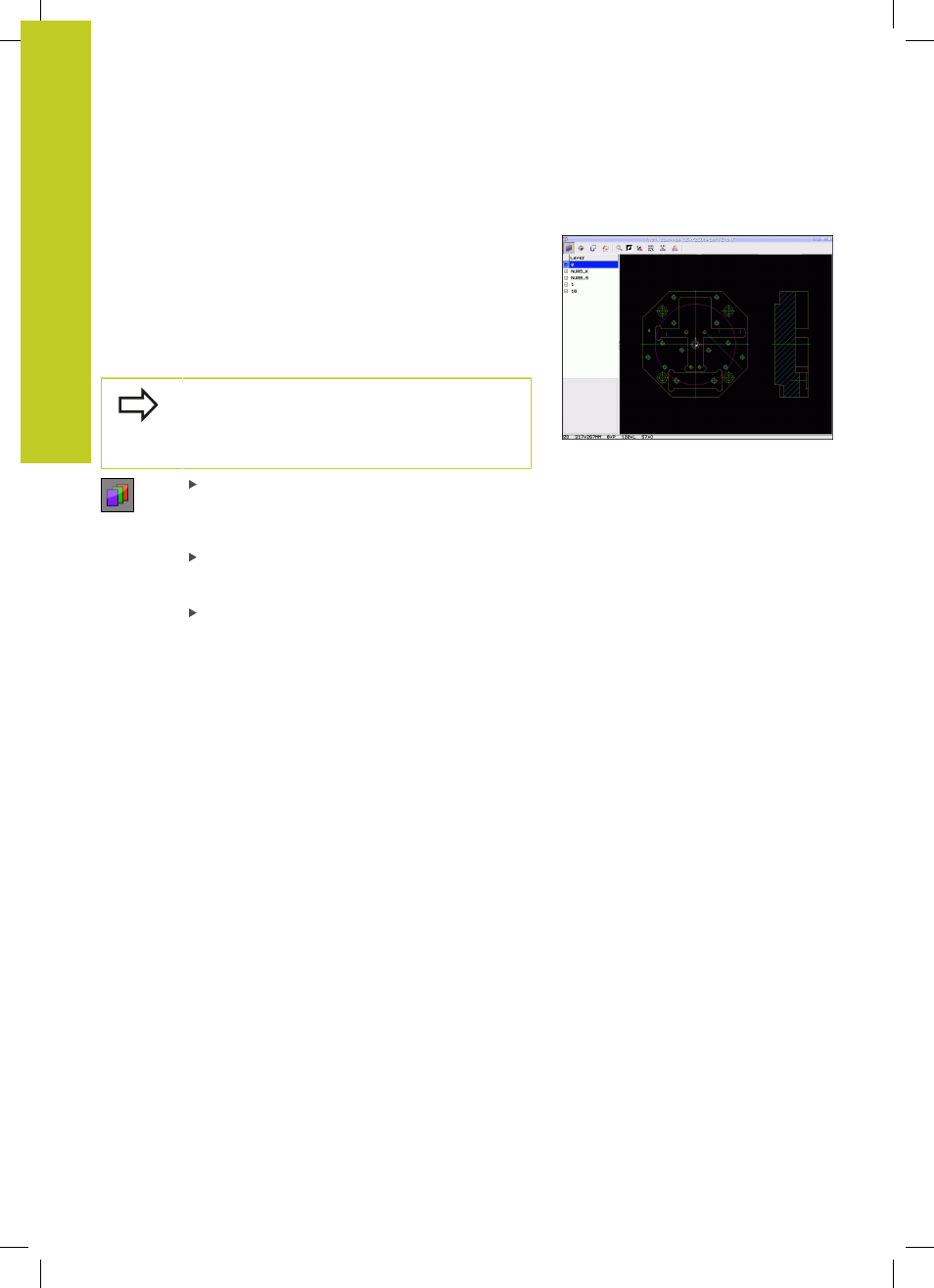

Se non è già attivo, selezionare il modo di
impostazione dei layer: il TNC visualizza nella
finestra sinistra tutti i layer contenuti nel file DXF
attivo
Per mascherare un layer: selezionare con il
tasto sinistro del mouse il layer desiderato e
mascherarlo cliccando sulla casella di controllo
Per visualizzare un layer: selezionare con il tasto
sinistro del mouse il layer desiderato e visualizzarlo
di nuovo cliccando sulla casella di controllo
