Funzionamento manuale e allineamento
15.2 Traslazione degli assi macchina
15
462
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014

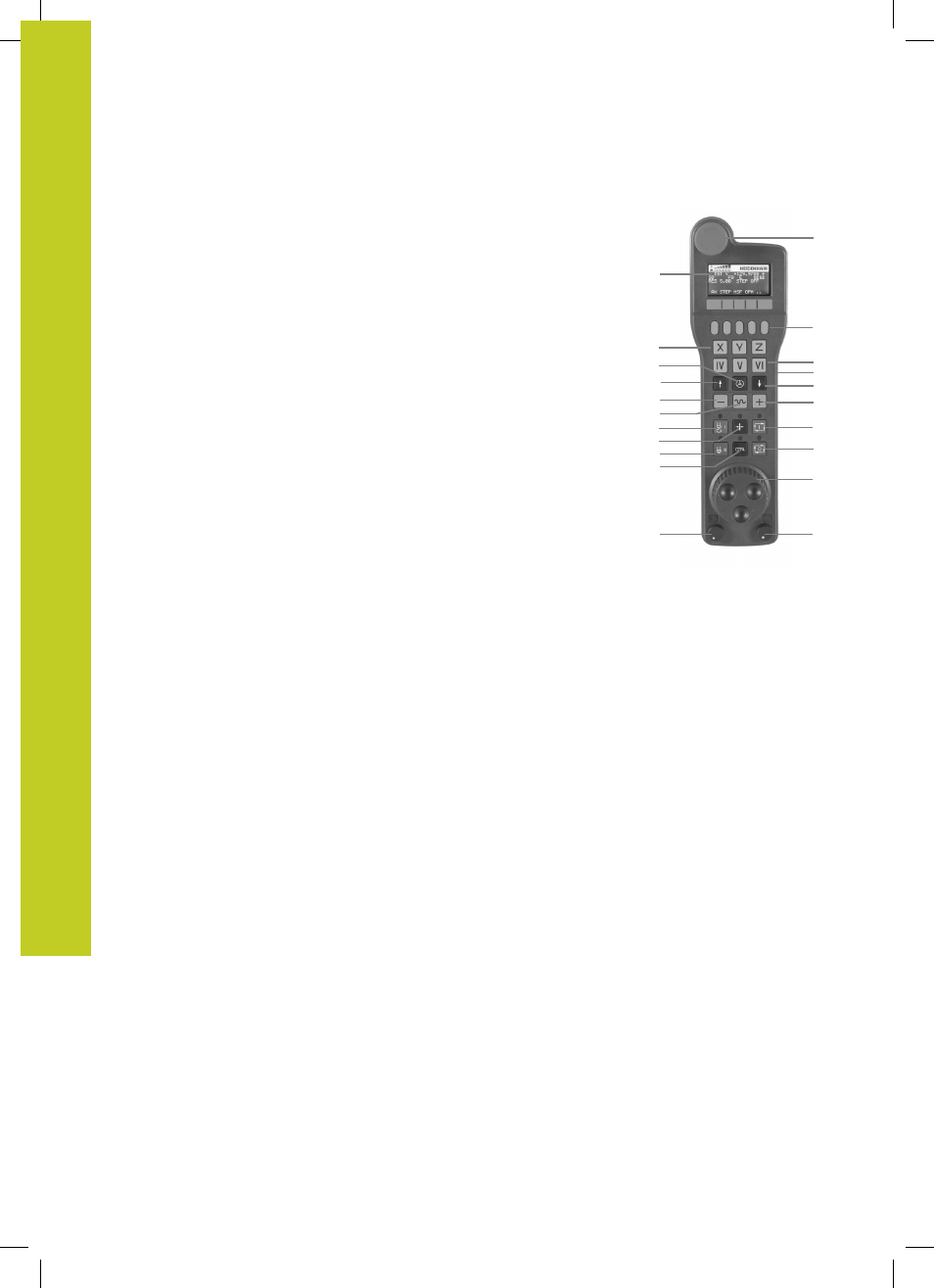

1 Tasto ARRESTO D'EMERGENZA
2 Display del volantino per la visualizzazione di stato e la
selezione di funzioni, altre informazioni in proposito: ""
3 Softkey
4 Tasti di selezione degli assi, possono essere sostituiti dal
costruttore della macchina secondo la configurazione macchina
5 Tasto di consenso
6 Tasti cursore per definire la sensibilità del volantino
7 Tasto di attivazione del volantino
8 Tasto di direzione in cui il TNC sposta l'asse selezionato
9 Sovrapposizione in rapido per tasto di direzione
10 Inserimento del mandrino (funzione correlata alla macchina,
tasto sostituibile dal costruttore della macchina)
11 Tasto "Generazione blocco NC" (funzione correlata alla
macchina, tasto sostituibile dal costruttore della macchina)
12 Disinserimento del mandrino (funzione correlata alla macchina,
tasto sostituibile dal costruttore della macchina)
13 Tasto CTRL per funzioni speciali (funzione correlata alla
macchina, tasto sostituibile dal costruttore della macchina)
14 Avvio NC (funzione correlata alla macchina, tasto sostituibile dal
costruttore della macchina)
15 Arresto NC (funzione correlata alla macchina, tasto sostituibile
dal costruttore della macchina)
16 Volantino
17 Potenziometro del numero di giri del mandrino
18 Potenziometro di avanzamento
19 Collegamento cavo, assente per volantino radio HR 550 FS
2
8
7
8
9
6
3
1
18
11
17
12
10
4
5
6
4
14
15
16
13
