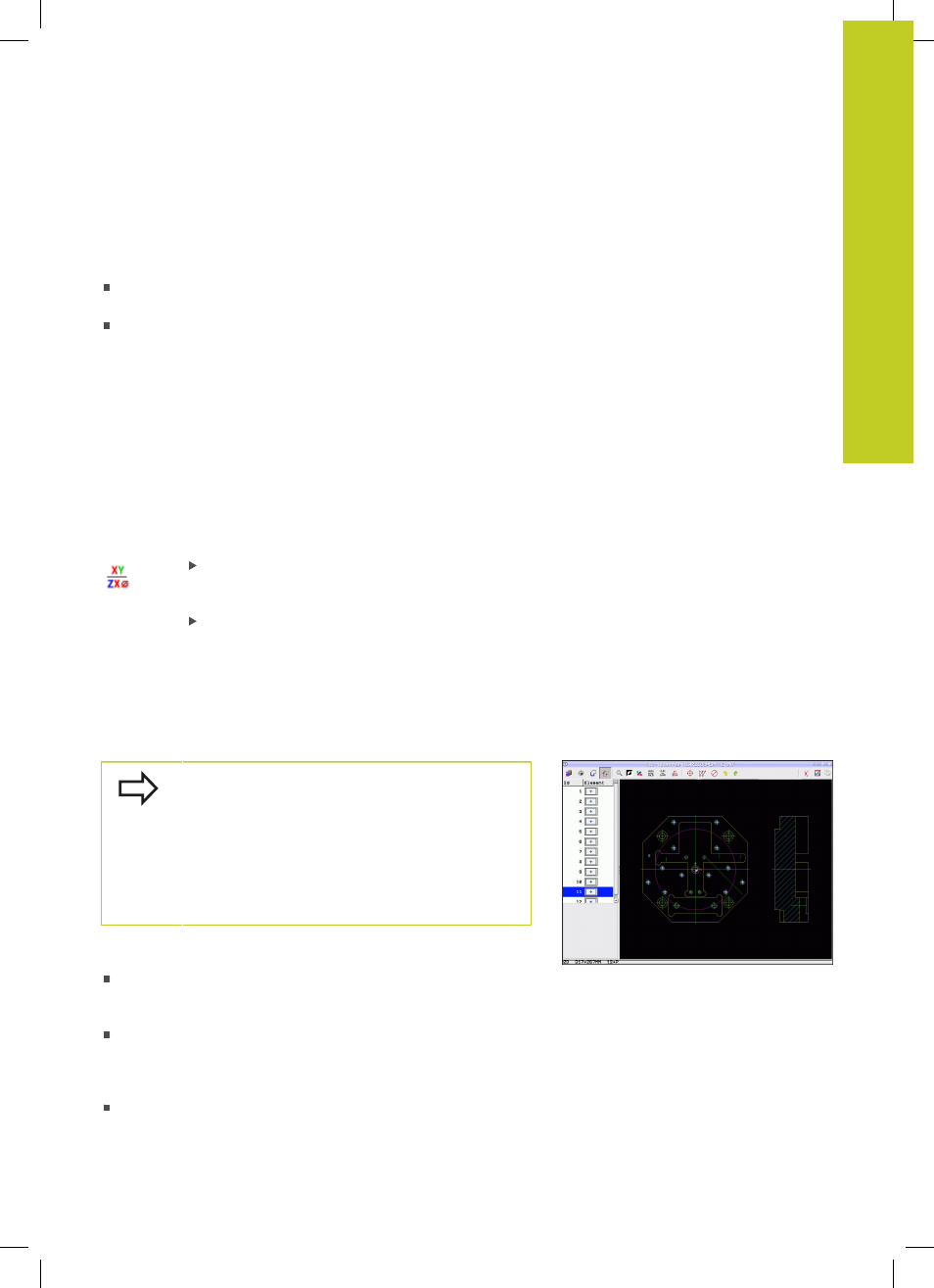

Elaborazione di file DXF (opzione software) 7.1
7
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
243
Informazioni su elementi
Il TNC visualizza sullo schermo in basso a sinistra diverse
informazioni sull'elemento di profilo che è stato selezionato per
ultimo cliccando con il mouse nella finestra sinistra o destra.
Retta Punto finale delle rette e in aggiunta in grigio il punto di
partenza delle rette
Cerchio, arco Centro del cerchio, punto finale del cerchio e
senso di rotazione. In aggiunta in grigio punto di partenza e
raggio del cerchio
Selezione profilo per lavorazione di tornitura
Con il convertitore DXF è possibile selezionare anche profilo
per una lavorazione di tornitura. Prima di selezionare un profilo
di tornitura, è necessario impostare l'origine sull'asse rotativo.
Se si seleziona un profilo di tornitura, questo viene salvato con
coordinate Z e X. Tutti i valori della coordinata X dei profili di
tornitura vengono inoltre indicati come valori diametrali, ossia
le quote del disegno per l'asse X vengono raddoppiate. Tutti gli
elementi del profilo al di sotto dell'asse rotativo non possono
essere selezionati e vengono rappresentati su sfondo grigio.
Selezionare il modo per la selezione di un profilo
di tornitura: il TNC visualizza ora solo gli elementi
selezionabili al di sopra dell'asse rotativo
Selezionare con il tasto sinistro del mouse gli
elementi di profilo desiderati: il TNC rappresenta
in blu gli elementi di profilo selezionati e visualizza
l'elemento selezionato con un simbolo (cerchio o
retta) nella finestra sinistra
Selezione e salvataggio posizioni di lavorazione
Per selezionare posizioni di lavorazione, si deve
utilizzare il touch-pad della tastiera TNC o un mouse
collegato tramite USB.
Se le posizioni da selezionare sono molto vicine tra
loro, utilizzare la funzione Zoom.
Selezionare eventualmente l'impostazione base
affinché il TNC visualizzi le traiettorie dell'utensile,
vedere "Impostazioni base", Pagina 234.
Per selezionare le posizioni di lavorazione sono disponibili le tre
possibilità.
Selezione singola: selezione della posizione di lavorazione
desiderata con singoli clic del mouse (vedere "Selezione
singola", Pagina 244)
Selezione rapida per posizioni di foratura tramite area definita
con il mouse: selezione delle posizioni di foratura contenute
nell'area definita trascinando il mouse ("Selezione rapida di
posizioni di foratura tramite area definita con mouse").
Selezione rapida per posizioni di foratura tramite immissione
del diametro: selezione di tutte le posizioni contenute nel file
DXF aventi il diametro di foratura immesso ("Selezione rapida di
posizioni di foratura tramite immissione del diametro").
