Esempi di programmazione 8.6
8
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
261
8.6 Esempi di programmazione

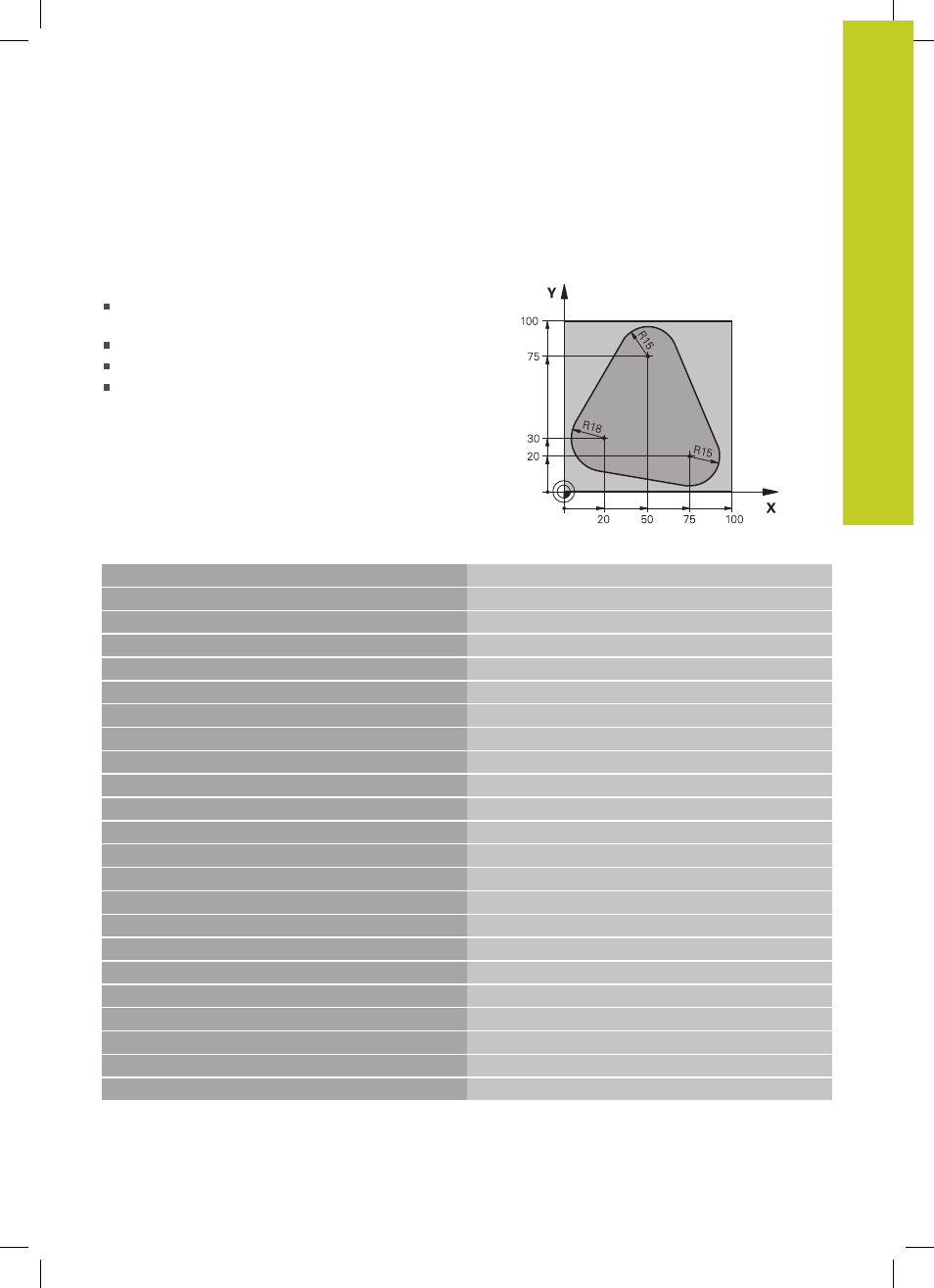

Esempio: fresatura di un profilo in più accostamenti
Esecuzione del programma
Preposizionamento dell'utensile sul bordo superiore
del pezzo
Inserimento incrementale dell'accostamento
Fresatura profilo
Ripetizione dell'accostamento e della fresatura del
profilo
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 *
Chiamata utensile
N40 G00 G40 G90 Z+250 *
Disimpegno utensile
N50 I+50 J+50 *
Impostazione del polo
N60 G10 R+60 H+180 * Preposizionamento nel piano di lavoro
N70 G01 Z+0 F1000 M3 * Preposizionamento sul bordo superiore del pezzo
N80 G98 L1 * Etichetta per ripetizione di blocchi di programma
N90 G91 Z-4 * Accostamento in profondità incrementale (nel vuoto)
N100 G11 G41 G90 R+45 H+180 F250 *
Primo punto del profilo
N110 G26 R5 *
Avvicinamento al profilo
N120 H+120 *
N130 H+60 *
N140 H+0 *
N150 H-60 *
N160 H-120 *
N170 H+180 *
N180 G27 R5 F500 *
Distacco dal profilo
N190 G40 R+60 H+180 F1000 * Disimpegno
N200 L1,4 * Salto di ritorno al label 1; in tutto quattro volte
N200 G00 Z+250 M2 * Disimpegno utensile, fine programma
N99999999 %PGMWDH G71 *
