Introduzione
2.4
Visualizzazioni di stato
2
80
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014

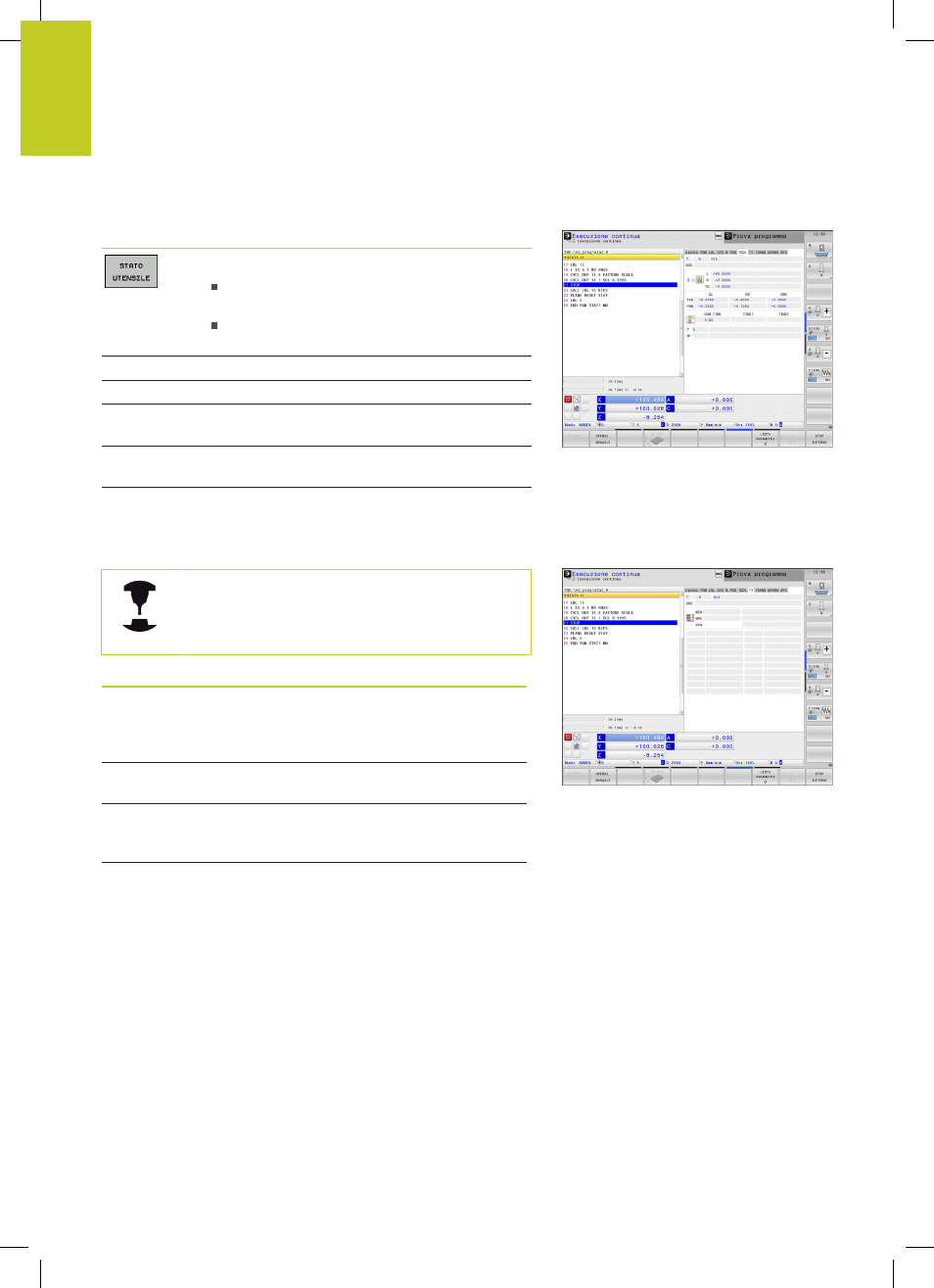

Informazioni sugli utensili (scheda TOOL)
Softkey
Significato
Visualizzazione dell'utensile attivo:
Visualizzazione T: numero e nome
dell'utensile
Visualizzazione RT: numero e nome
dell'utensile gemello
Asse utensile
Lunghezza e raggi dell'utensile
Maggiorazioni (valori delta) dalla tabella utensili
(TAB) e da
TOOL CALL (PGM)
Durata, durata massima (TIME 1) e durata
massima con
TOOL CALL (TIME 2)
Visualizzazione dell'utensile programmato e
dell'utensile gemello
Misurazione utensile (scheda TT)
Il TNC visualizza la scheda TT solo se questa funzione
è attiva sulla macchina.
Softkey
Significato
Nessuna
selezione
diretta
possibile
Numero dell'utensile da misurare
Indicazione se viene misurato il raggio o la
lunghezza dell'utensile
Valore MIN e MAX per la misurazione del
tagliente singolo e risultato della misurazione
con utensile rotante (DYN)
Numero del tagliente dell'utensile con relativo
valore di misura. Un asterisco dopo il valore di
misura indica il superamento della tolleranza
ammessa nella tabella utensili.
