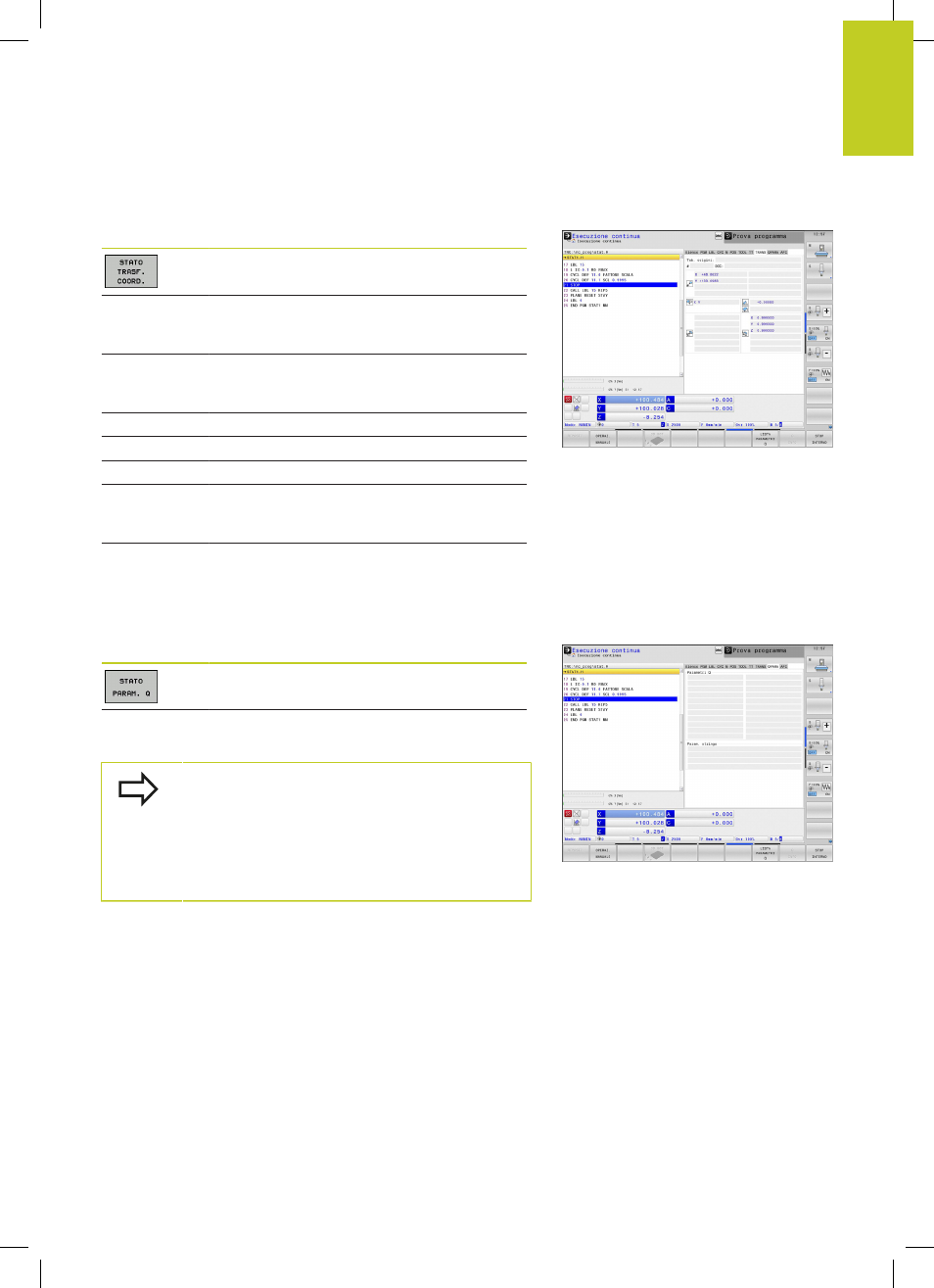

Visualizzazioni di stato 2.4
2
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
81
Conversioni di coordinate (scheda TRANS)
Softkey Significato
Nome della tabella origini attiva
Numero dell'origine attiva (
#), commento dalla
riga attiva del numero dell'origine attiva (
DOC)
da ciclo G53
Spostamento dell'origine attivo (ciclo G54); il
TNC indica uno spostamento dell'origine attivo
in un massimo di 8 assi
Assi di specularità (ciclo G28)
Rotazione base attiva
Angolo di rotazione attivo (ciclo G73)
Fattore di scala attivo / Fattori di scala (cicli
G72); il TNC indica un fattore di scala attivo in
un massimo di 6 assi
Origine fattore di scala
Vedere il manuale utente Programmazione di cicli, Cicli per la
conversione delle coordinate.
Visualizzazione parametri Q (scheda QPARA)
Softkey Significato
Visualizzazione dei valori attuali dei parametri Q
definiti
Visualizzazione delle stringhe di caratteri dei
parametri stringa definiti
Premere il softkey
ELENCO PARAMETRI Q. Il TNC
apre una finestra in primo piano in cui si può inserire
l'intervallo desiderato per la visualizzazione dei
parametri Q oppure dei parametri stringa. Più
parametri Q si definiscono con virgole (ad es.
1,2,3,4). Gli intervalli di visualizzazione si definiscono
con un trattino (ad es. 10-14).
