Elaborazione di file DXF (opzione software) 7.1
7
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
245
Se si desidera selezionare altre posizioni di
lavorazione, per memorizzarle in un altro file:
premere l'icona Disattiva elementi selez. e
procedere come descritto in precedenza

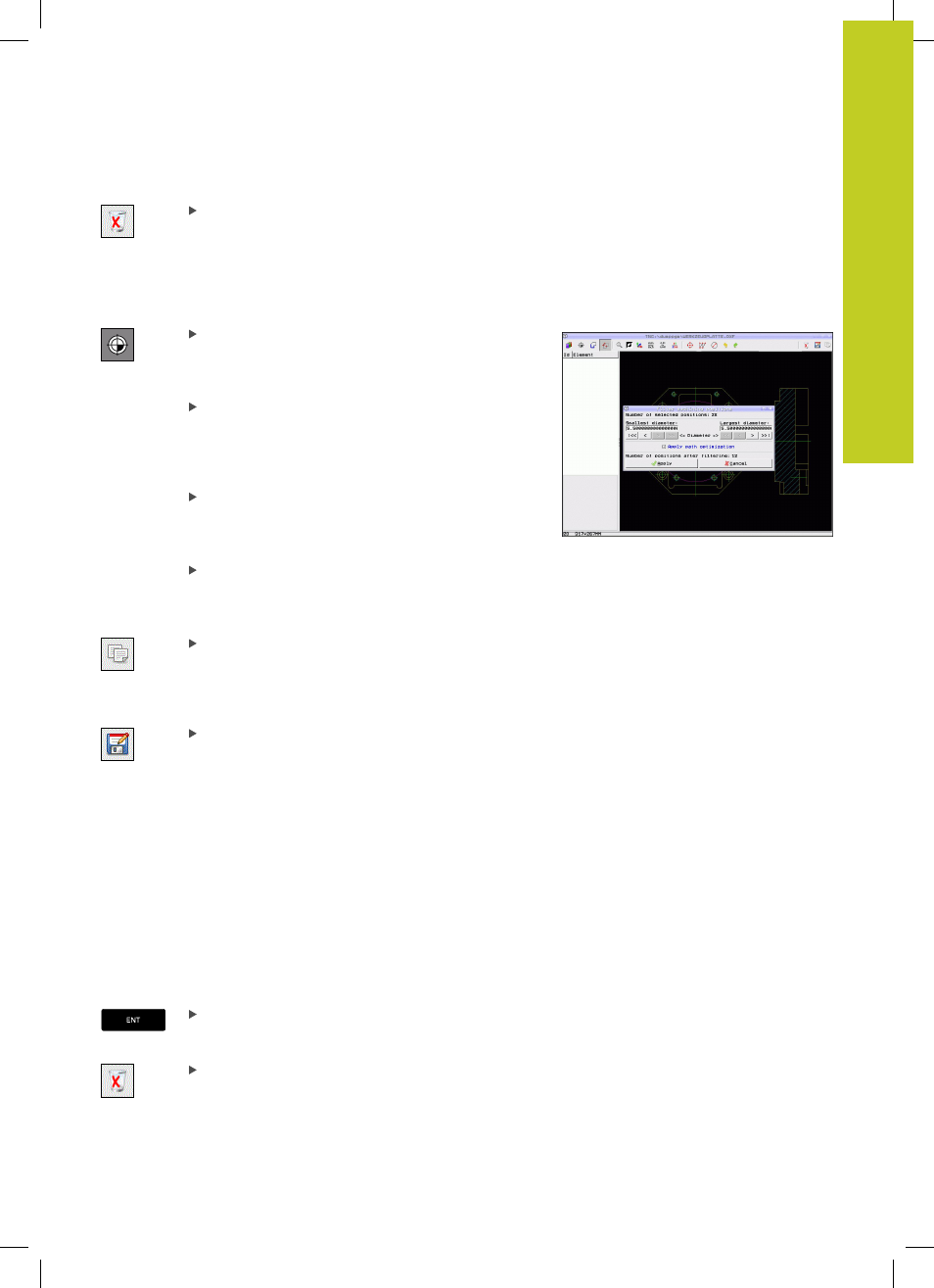

Selezione rapida di posizioni di foratura tramite area definita con
mouse
Selezionare il modo per la selezione di posizioni
di lavorazione: il TNC maschera i layer visualizzati
nella finestra sinistra e la finestra destra è attiva
per la selezione delle posizioni
Premere il tasto Shift sulla tastiera e definire con il
tasto sinistro del mouse un'area in cui il TNC deve
acquisire tutti i centri del cerchio come posizioni
di foratura: il TNC visualizza una finestra in cui è
possibile filtrare i fori secondo la loro dimensione
Definire le impostazioni dei filtri vedere "" e
confermare con il pulsante
Applica: il TNC
inserisce le posizioni selezionate nella finestra
sinistra (simbolo di punto)
Se necessario, gli elementi già selezionati
possono essere di nuovo deselezionati, definendo
nuovamente un'area, ma tenendo anche premuto
il tasto
CTRL
Salvare le posizioni di lavorazione selezionate nella
memoria temporanea del TNC per poter inserire
poi il blocco di posizionamento con chiamata ciclo
in un programma a dialogo con testo in chiaro
oppure
Memorizzare le posizioni di lavorazione in un file
di punti: il TNC visualizza una finestra in primo
piano in cui si può inserire la directory e un nome
di file qualsiasi. Impostazione base: nome del file
DXF. Se il nome del file DXF contiene caratteri
speciali o spazi, il TNC sostituisce questi caratteri
con un trattino basso. In alternativa è possibile
selezionare anche il tipo di file: tabella punti (
.PNT),
tabella generatore di modelli ( .HP) o programma
a dialogo con testo in chiaro ( .H). Se le posizioni
di lavorazione si salvano in un programma a
dialogo con testo in chiaro, il TNC crea per ogni
posizione di lavorazione un blocco lineare separato
con chiamata ciclo (
L X... Y... M99). Questo
programma può essere trasmesso e eseguito
anche su vecchi controlli numerici TNC.
Confermare l'inserimento: il TNC salva il
programma di profilo nella directory in cui è
memorizzato anche il file DXF
Se si desidera selezionare altre posizioni di
lavorazione, per memorizzarle in un altro file:
premere l'icona Disattiva elementi selez. e
procedere come descritto in precedenza
