Programmazione: tornitura
14.2 Funzioni base (opzione software 50)
14
438
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
Dati nella tabella degli utensili per tornire
Elemento di
immissione Impiego Inserimento
T
Numero utensile: deve coincidere con il numero
dell'utensile per tornire in TOOL.T -
NAME
Nome utensile: il TNC acquisisce automaticamente
il nome dell'utensile se si seleziona la tabella degli
utensili per tornire nella tabella utensili
32 caratteri, solo lettere
maiuscole, nessun carattere
di spaziatura
ZL
Valore di correzione per la lunghezza utensile 1
(direzione Z)
-99999,9999...+99999,9999
XL
Valore di correzione per la lunghezza utensile 2
(direzione X)
-99999,9999...+99999,9999
DZL Valore delta lunghezza utensile 1 (direzione Z), in
aggiunta a zL -99999,9999...+99999,9999
DXL Valore delta lunghezza utensile 2 (direzione X), in
aggiunta a XL -99999,9999...+99999,9999
RS Raggio tagliente: il TNC considera il raggio del
tagliente in cicli di tornitura ed esegue la relativa
correzione se i profili sono stati programmati con
correzione raggio
RL o RR
-99999,9999...+99999,9999
TO
Orientamento utensile: direzione del tagliente
dell'utensile
1...9
ORI
Angolo orientamento del mandrino: angolo del
mandrino di fresatura per l'allineamento dell'utensile
per tornire alla posizione di lavorazione
-360.0...+360.0
T-ANGLE Angolo di registrazione per utensili per sgrossare e
per rifinire 0.0000...+179.9999
P-ANGLE Angolo di affilatura per utensili per sgrossare e per
rifinire 0.0000...+179.9999
CUTLENGTH
Lunghezza tagliente UT per troncare
0,0000...+99999,9999
CUTWIDTH
Larghezza utensile troncatore
0,0000...+99999,9999
TYPE
Tipo di utensile per tornire: utensile per sgrossare
ROUGH, utensile per rifinire FINISH, utensile per
filettare
THREAD, utensile per gole RECESS, utensile
sferico
BUTTON, utensile per troncare-tornire
RECTURN
ROUGH, FINISH, THREAD,
RECESS, BUTTON, RECTURN

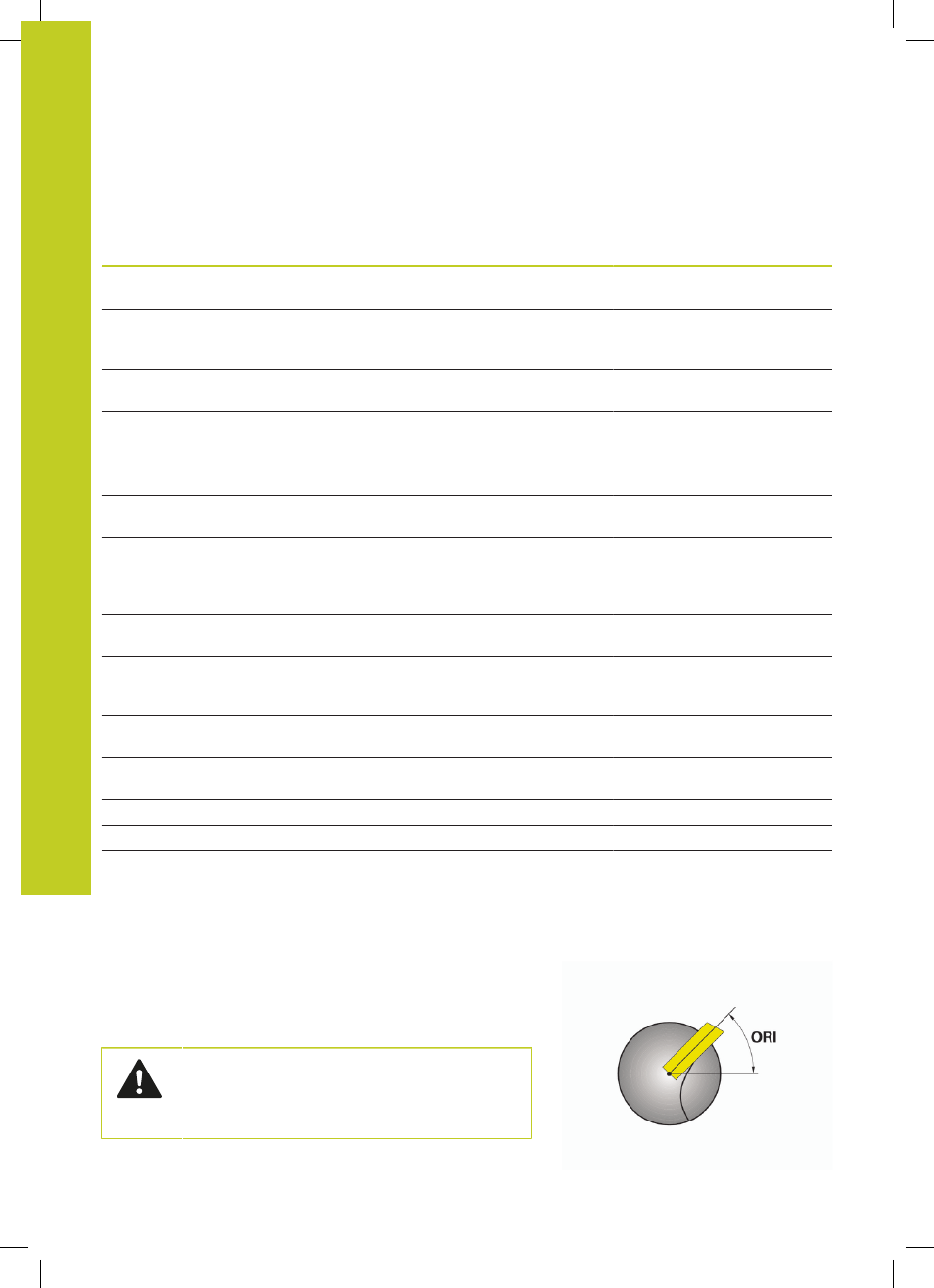

Con l'angolo di orientamento del mandrino
ORI si determina
la posizione angolare del mandrino di fresatura per l'utensile
per tornire. Orientare il tagliente dell'utensile in funzione
dell'orientamento utensile
TO sul centro della tavola rotante o nella
direzione opposta.
L'utensile deve essere serrato nella posizione
corretta e misurato.
Verificare l'orientamento dell'utensile secondo la
definizione di un utensile.
