La funzione PLANE: rotazione del piano di lavoro
(opzione software 1)
12.2
12
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
393

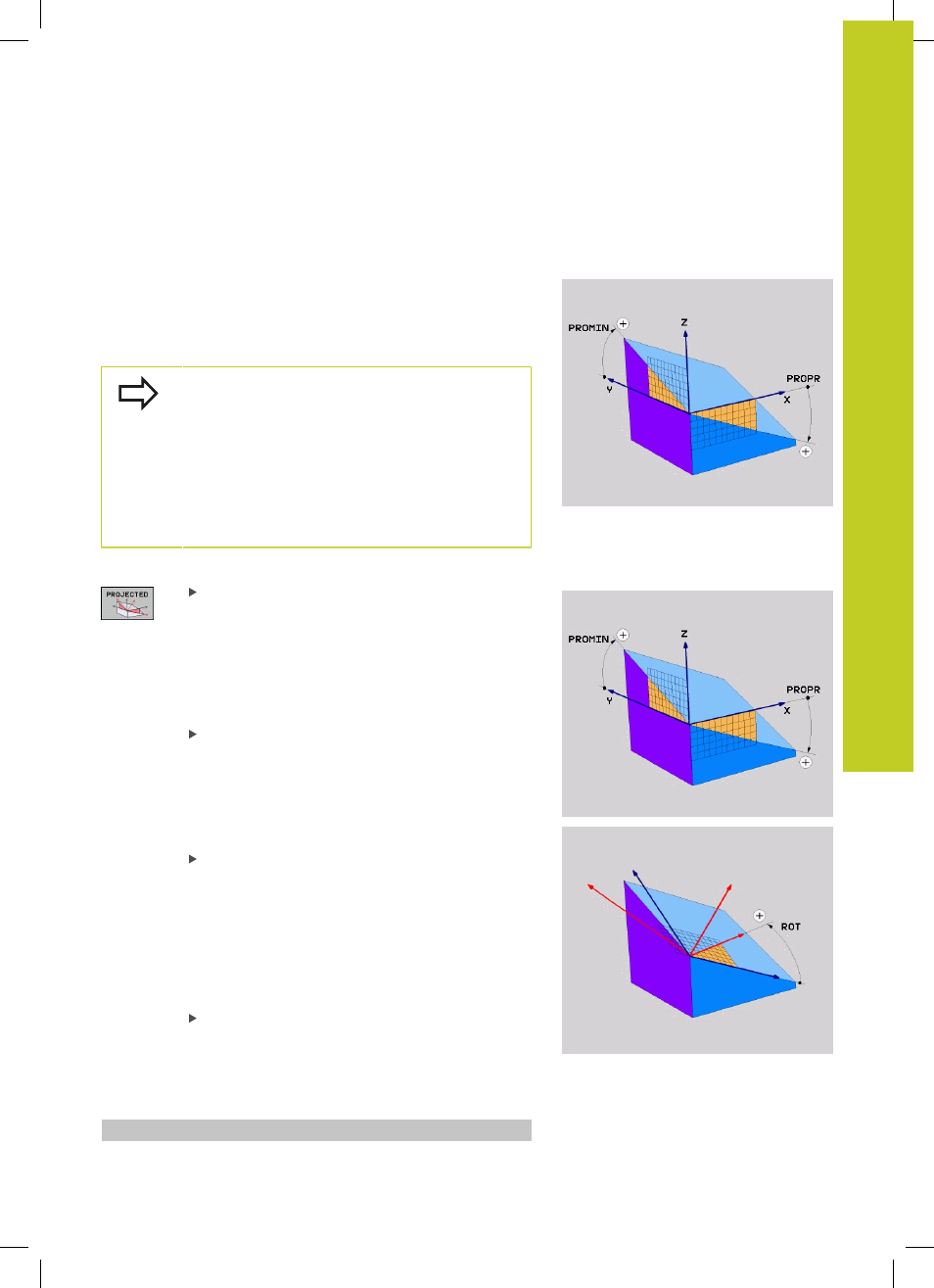

Definizione del piano di lavoro mediante angoli di
proiezione: PLANE PROJECTED
Applicazione
Gli angoli di proiezione definiscono un piano di lavoro attraverso
l'indicazione di due angoli, che possono essere determinati dalla
proiezione del 1º piano di coordinate (Z/X con asse utensile Z) e del
2º piano di coordinate (YZ con asse utensile Z) nel piano di lavoro da
definire.
Prima della programmazione
Gli angoli di proiezione possono essere impiegati
solo se le definizioni degli angoli sono riferite a
un parallelepipedo ortogonale. In caso contrario si
verificano distorsioni sul pezzo.
Descrizione dei parametri per il comportamento
nel posizionamento: vedere "Definizione del
comportamento nel posizionamento della funzione
PLANE", Pagina 403.
Parametri di immissione
Angolo di proiez. 1° piano coord.?: angolo
proiettato del piano di lavoro orientato nel 1° piano
di coordinate del sistema di coordinate fisso della
macchina (Z/X con asse utensile Z, vedere figura in
alto a destra). Campo di immissione da -89.9999° a
+89.9999°. L’asse 0° è l’asse principale del piano
di lavoro attivo (X con asse utensile Z, direzione
positiva, vedere figura in alto a destra)
Angolo di proiez. 2° piano coord.?: angolo
proiettato nel 2° piano di coordinate del sistema
di coordinate fisso della macchina (Y/Z con asse
utensile Z, vedere figura in alto a destra). Campo di
immissione da -89.9999° a +89.9999°. L’asse 0° è
l’asse secondario del piano di lavoro attivo (Y con
asse utensile Z)
Angolo ROT del piano ruotato?: rotazione del
sistema di coordinate orientato intorno all'asse
utensile orientato (corrisponde a una rotazione
con il ciclo 10 ROTAZIONE). Attraverso l’angolo di
rotazione si può determinare in modo semplice la
direzione dell’asse principale del piano di lavoro (X
con asse utensile Z, Z con asse utensile Y, vedere
figura in centro a destra). Campo di immissione da
-360° a +360°
Continuare con le caratteristiche di
posizionamento, vedere "Definizione del
comportamento nel posizionamento della funzione
PLANE", Pagina 403
Blocco NC
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....
