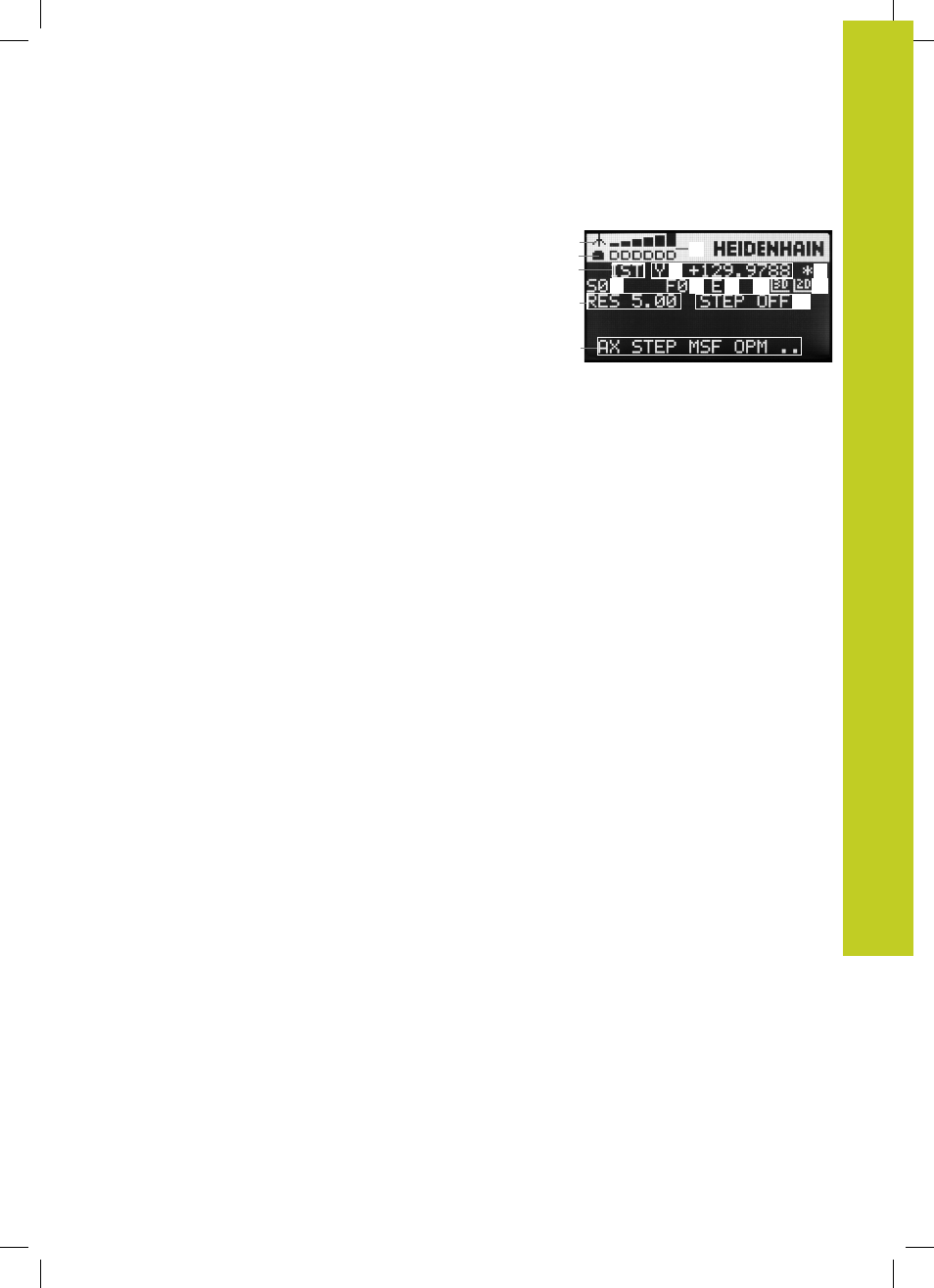

Display volantino
1
Solo per volantino radio HR 550 FS
: visualizzazione se il
volantino si trova nella docking station o se è attiva la modalità
radio
2
Solo per volantino radio HR 550 FS
: visualizzazione
dell'intensità di campo, 6 barre = intensità di campo massima
3
Solo per volantino radio HR 550 FS
: stato di carica
dell'accumulatore, 6 barre = stato di carica massimo. Durante
l'operazione di carica una barra scorre da sinistra verso destra
4
REALE: tipo di indicazione di posizione
5
Y+129.9788: posizione dell'asse selezionato
6
*: STIB (controllo numerico in funzione); esecuzione programma
avviata o asse in movimento
7
S0: numero giri corrente del mandrino
8
F0: avanzamento corrente, con cui l'asse selezionato viene
spostato al momento
9
E: messaggio di errore presente
10
3D: la funzione Rotazione piano di lavoro è attiva
11
2D: la funzione Rotazione base è attiva
12
RES 5.0: risoluzione del volantino attiva. Percorso in mm/giro (°/
giro per assi rotativi), che l'asse selezionato esegue per un giro
della manopola del volantino
13
STEP ON o OFF: posizionamento incrementale attivo o inattivo.
Con funzione attiva il TNC visualizza anche l'incremento di
traslazione attivo
14 Livello softkey: selezione di diverse funzioni, descrizione nei
paragrafi successivi
14
4
12
5
8
7
7
10
3
2
1
11
13
7
9
7
6
