Movimenti traiettoria - Coordinate cartesiane 6.4
6
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
215

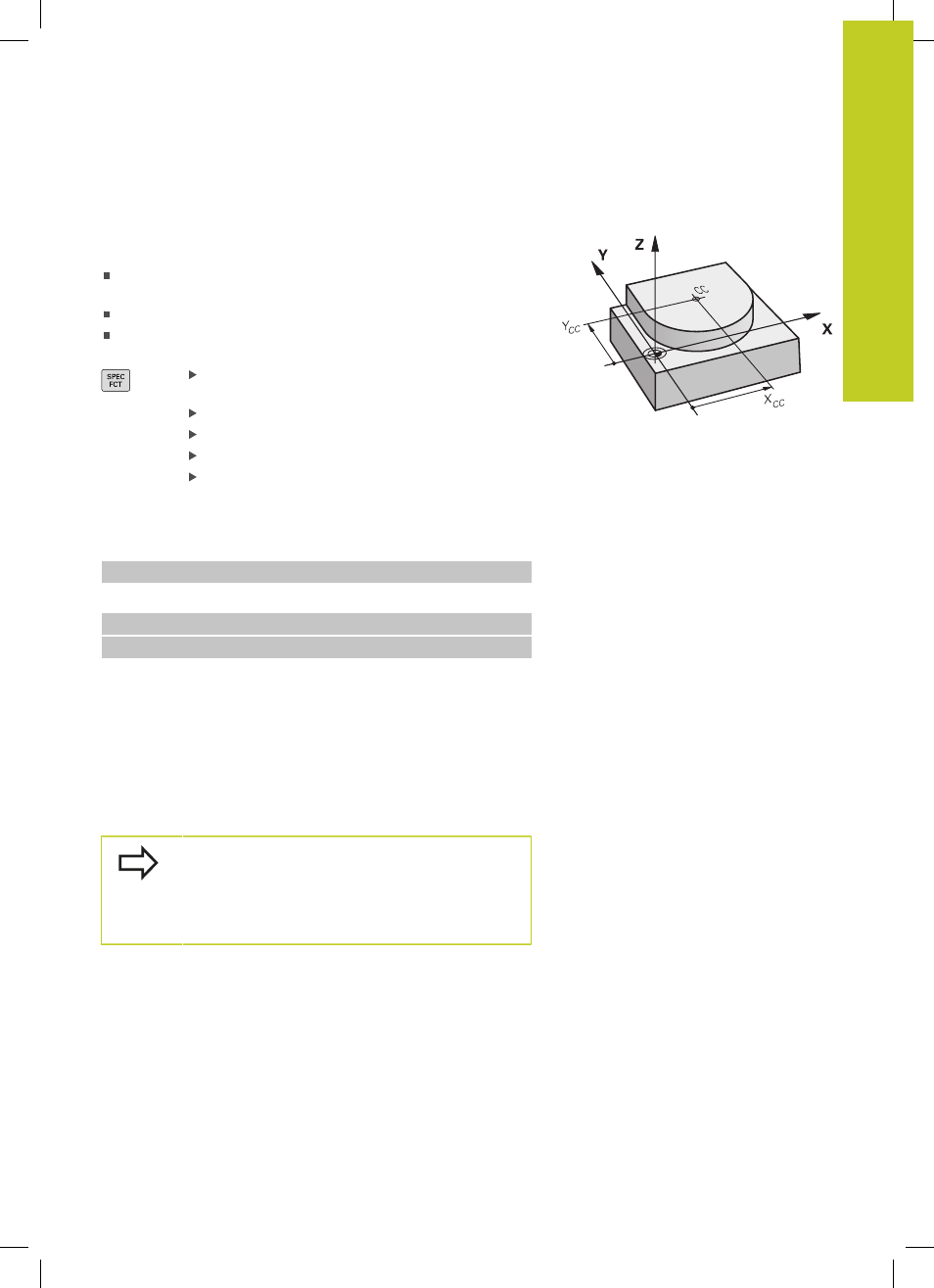

Centro del cerchio I, J
Per le traiettorie circolari che vengono programmate con le funzioni
G02, G03 o G05 occorre definire il centro del cerchio. A tale scopo
introdurre le coordinate cartesiane del centro del cerchio nel
piano di lavoro, o
confermare l'ultima posizione programmata oppure
confermare le coordinate con il tasto "
Conferma posizione
reale".
Programmare il centro del cerchio: premere il tasto
SPEC FCT.
Selezionare il softkey FUNZIONI PROGRAMMA
Selezionare il softkey DIN/ISO
Selezionare il softkey I o J
Inserire le coordinate del centro del cerchio oppure
per confermare l'ultima posizione programmata:
INSERIRE G29
Blocchi esemplificativi NC
N50 I+25 J+25 *
oppure
N10 G00 G40 X+25 Y+25 *
N20 G29 *
Le righe di programma 10 e 11 non si riferiscono alla figura.
Validità della definizione del centro del cerchio
Il centro del cerchio rimane definito fino alla programmazione di un
nuovo centro.
Inserimento incrementale del centro del cerchio
Una coordinata indicata con quota incrementale per il centro
del cerchio si riferisce sempre all'ultima posizione utensile
programmata.
Con
CC si identifica una posizione quale centro del
cerchio: l'utensile non si porterà quindi su questa
posizione.
Il centro del cerchio è contemporaneamente il polo
delle coordinate polari.
