Programmazione della prima parte 1.3
1
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
53

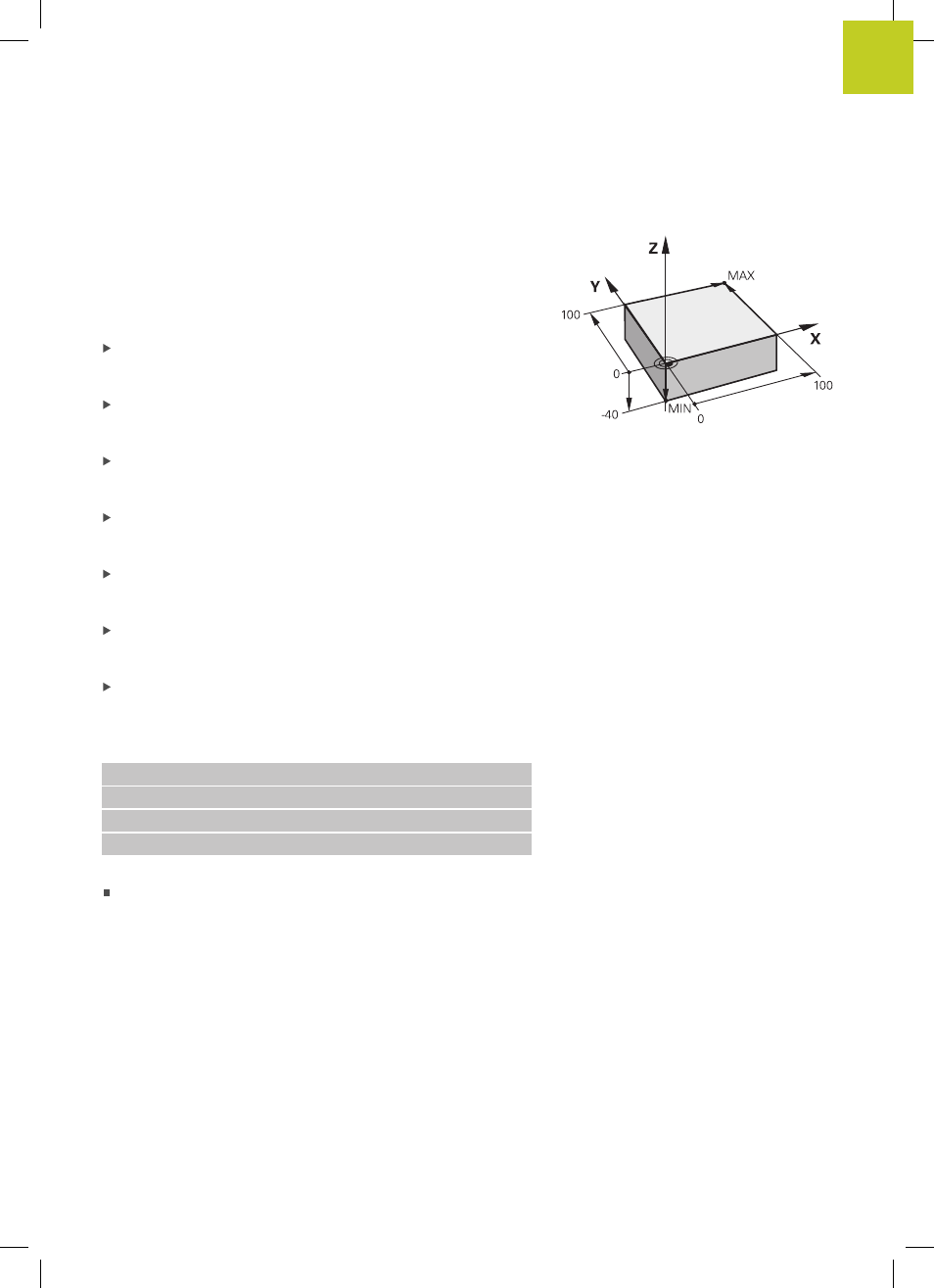

Definizione di un pezzo grezzo
Quando si apre un nuovo programma, è possibile definire un pezzo
grezzo. Un parallelepipedo si definisce ad esempio indicando il
punto MIN e MAX, riferiti all'origine selezionata.
Dopo aver selezionato tramite softkey la forma del pezzo grezzo
desiderata, il TNC avvia automaticamente la definizione del prezzo
grezzo e richiede i relativi dati necessari:
Asse di lavoro mandrino Z - Piano XY: Inserire l'asse attivo
del mandrino. G17 è memorizzato come valore di preset,
confermare con il tasto
ENT
Definizione pezzo grezzo: minimo X: inserire la minima
coordinata X del pezzo grezzo riferita all'origine, ad es. 0,
confermare con il tasto
ENT
Definizione pezzo grezzo: minimo Y: inserire la minima
coordinata Y del pezzo grezzo riferita all'origine, ad es. 0,
confermare con il tasto
ENT
Definizione pezzo grezzo: minimo Z: inserire la minima
coordinata Z del pezzo grezzo riferita all'origine, ad es. -40,
confermare con il tasto
ENT
Definizione pezzo grezzo: massimo X: inserire la massima
coordinata X del pezzo grezzo riferita all'origine, ad es. 100,
confermare con il tasto
ENT
Definizione pezzo grezzo: massimo Y: inserire la massima
coordinata Y del pezzo grezzo riferita all'origine, ad es. 100,
confermare con il tasto
ENT
Definizione pezzo grezzo: massimo Z: inserire la massima
coordinata Z del pezzo grezzo riferita all'origine, ad es. 0,
confermare con il tasto
ENT: il TNC chiude il dialogo
Blocchi esemplificativi NC
%NUOVO G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NUOVO G71 *
Informazioni dettagliate su questo argomento
Definizione pezzo grezzo: Pagina 98
