.16 TURN PLUS: pr
ofili piano YZ
Piano YZ: scanalatura lineare

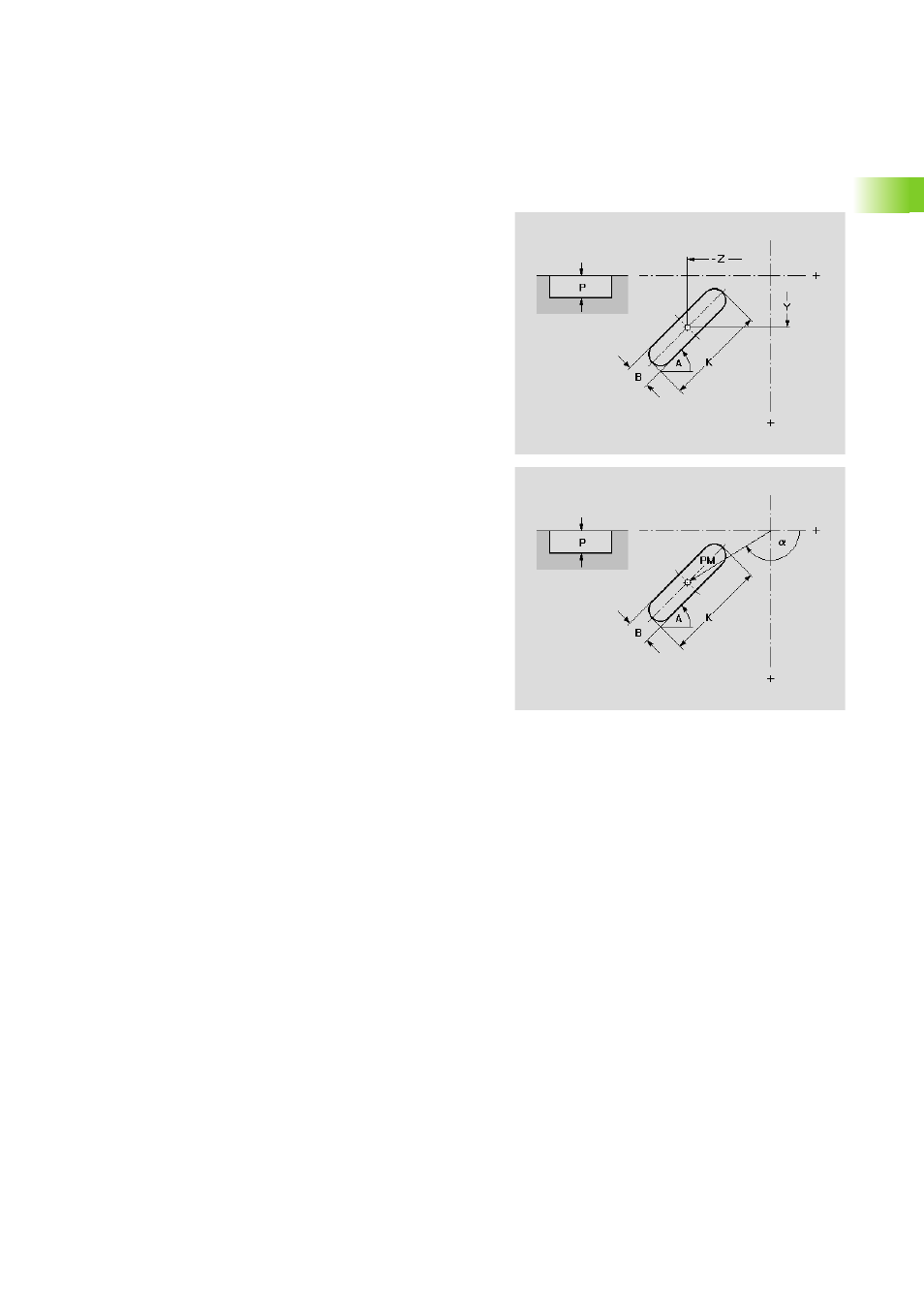

La funzione definisce una scanalatura lineare nel piano YZ.
Parametri
Y
Centro in coordinate cartesiane
Z Centro in coordinate cartesiane
PM Centro in coordinate polari
a Centro in coordinate polari (riferimento angolo: asse Z positivo)
A Angolo asse longitudinale della scanalatura (riferimento: asse Z)
K Lunghezza della scanalatura
B Larghezza della scanalatura
P Profondità della figura
