HEIDENHAIN CNC PILOT 4290
81
1
.15 TURN PLUS: pr
ofili piano XY

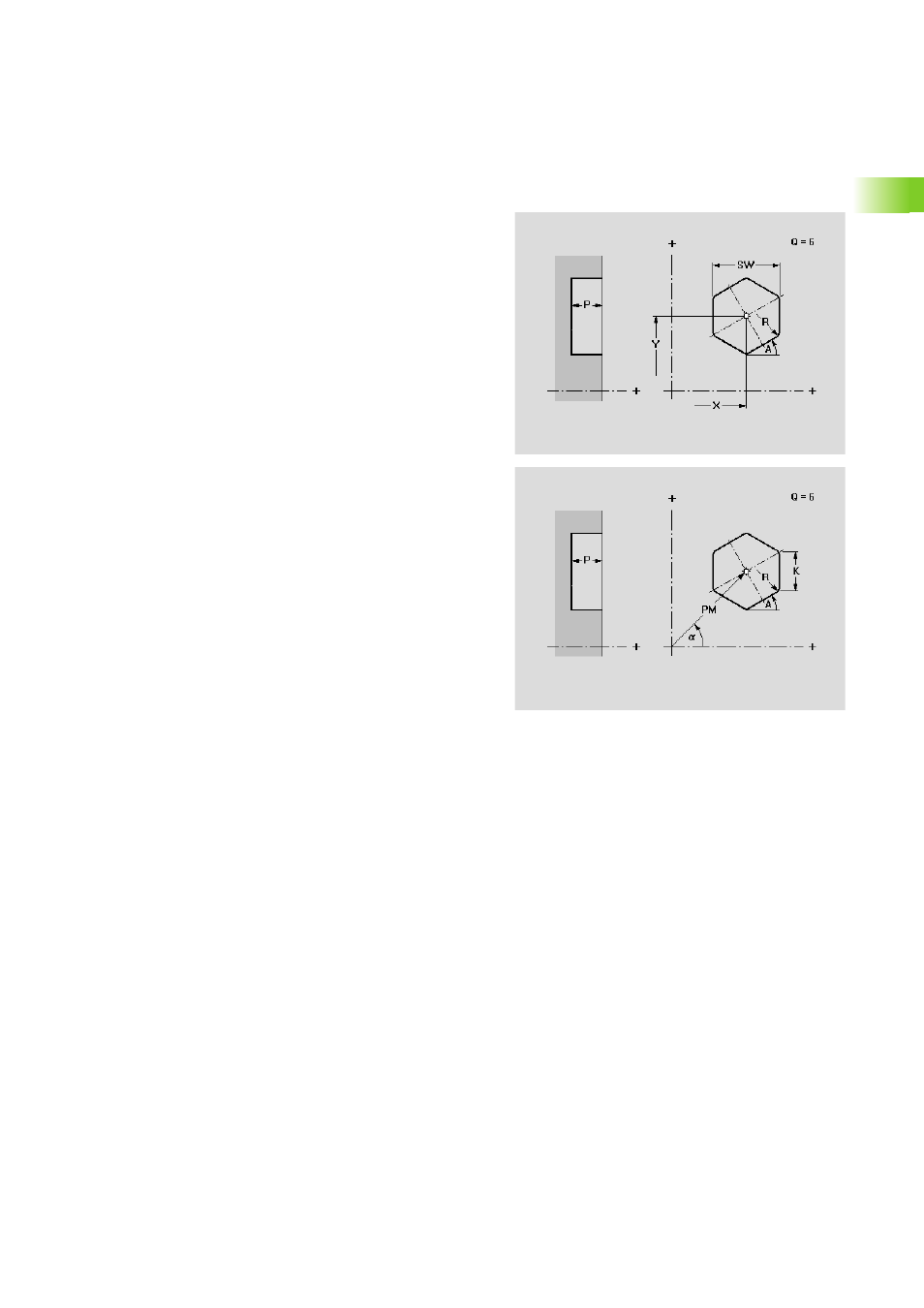

Piano XY: poligono
La funzione definisce un poligono nel piano XY.
Parametri
X
Centro in coordinate cartesiane (quota radiale)
Y
Centro in coordinate cartesiane
PM
Centro in coordinate polari
a
Centro in coordinate polari (riferimento angolo: asse X
positivo)
A
Angolo rispetto a un lato del poligono (riferimento: asse X)
Q
Numero di spigoli (Q>=3)
K
Lunghezza lato
SW
Apertura (diametro cerchio interno)
R
Smusso/Arrotondamento
larghezza smusso
raggio raccordo
P
Profondità della figura
