82
1
.15 TURN PLUS: pr
ofili piano XY

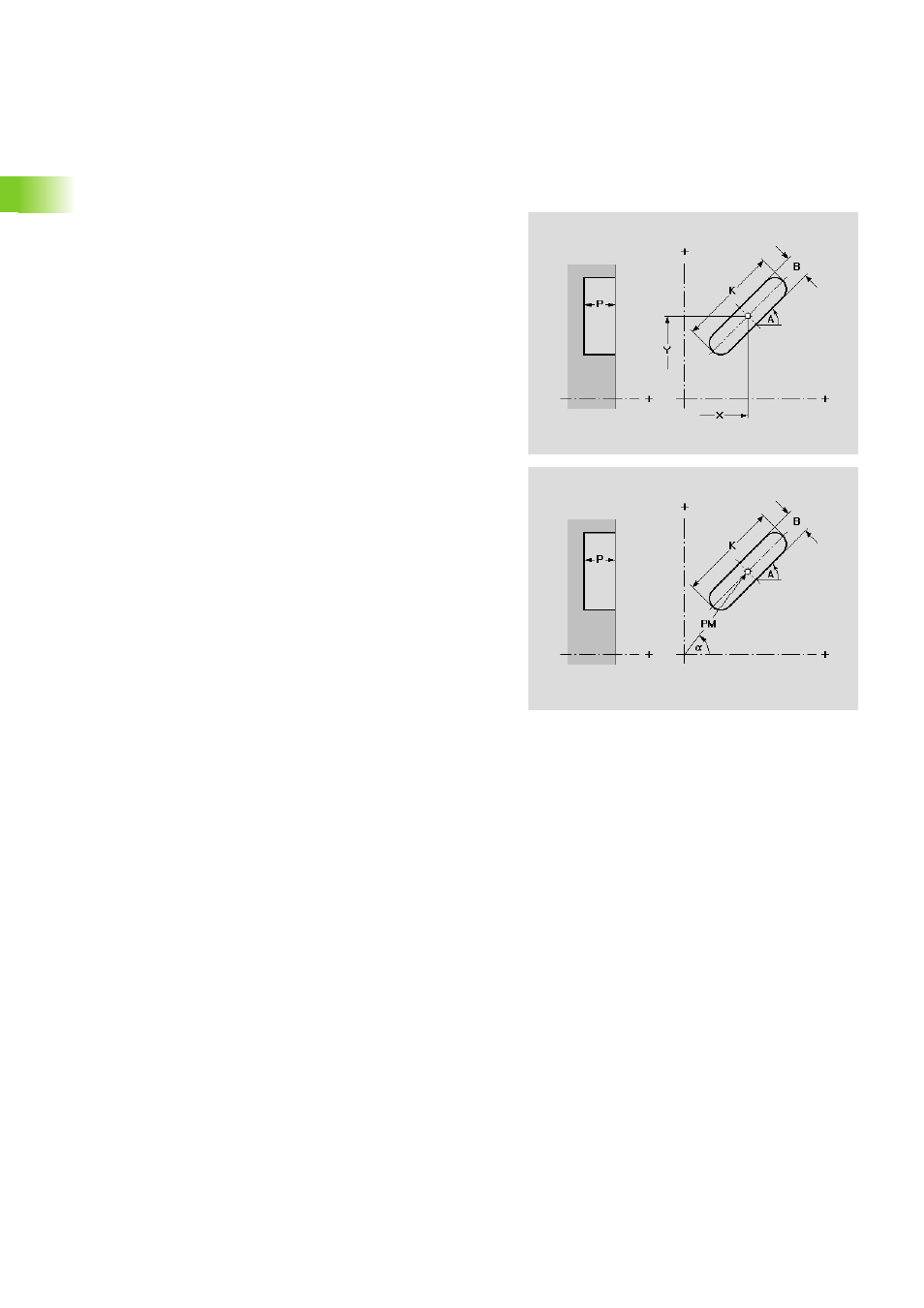

Piano XY: scanalatura lineare
La funzione definisce una scanalatura lineare nel piano XY.
Parametri
X
Centro in coordinate cartesiane (quota radiale)
Y Centro in coordinate cartesiane
PM Centro in coordinate polari
a Centro in coordinate polari (riferimento angolo: asse X positivo)
A Angolo asse longitudinale della scanalatura (riferimento: asse X)
K Lunghezza della scanalatura
B Larghezza della scanalatura
P Profondità della figura
