.16 TURN PLUS: pr
ofili piano YZ
Maschiatura piano XY
Piano YZ: cerchio (cerchio completo)

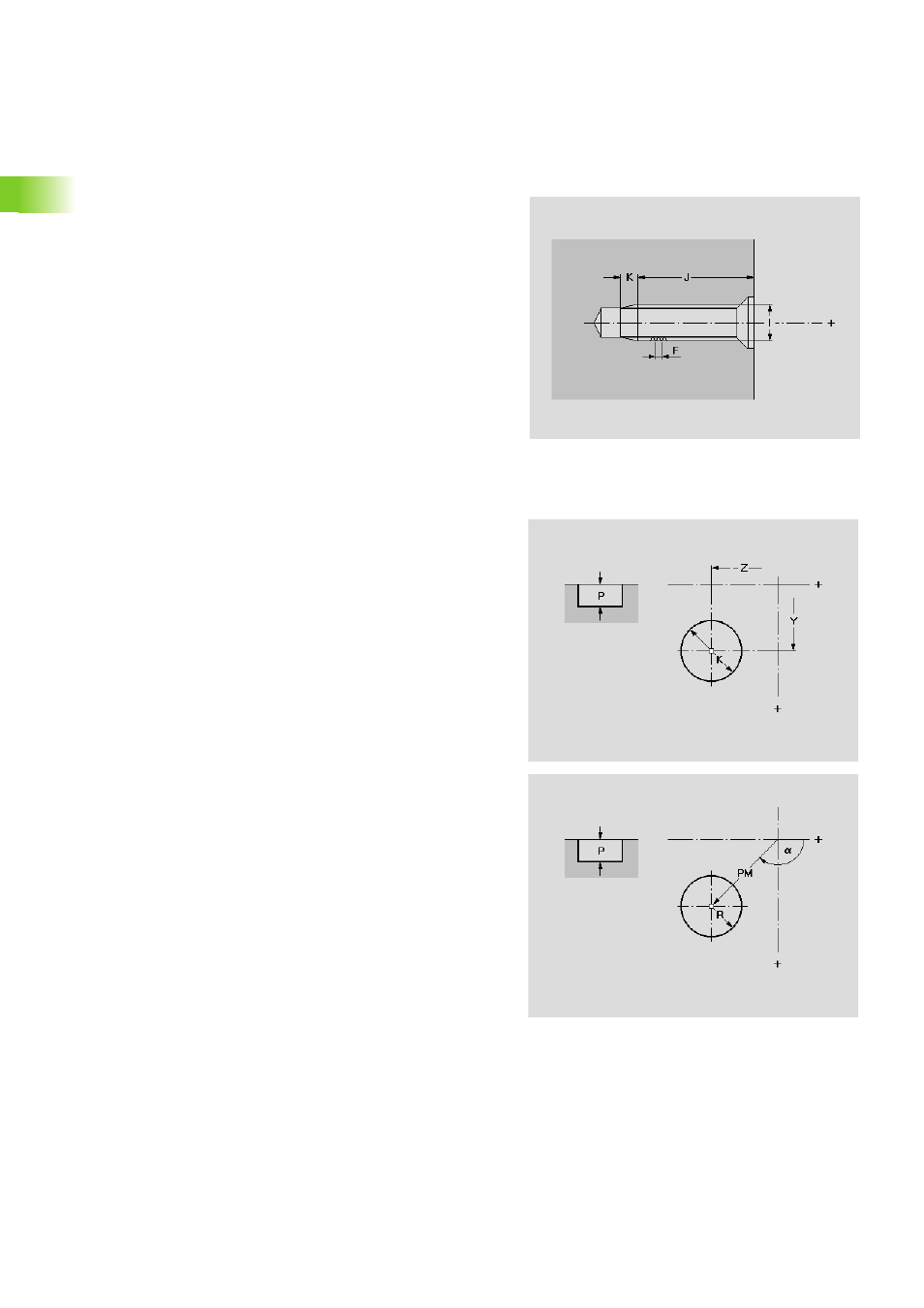

La funzione definisce un cerchio completo nel piano YZ.
Parametri filettatura
I
Diametro nominale
J Profondità filetto
K Imbocco filetto (lunghezza di uscita)
F Passo filetto
Senso:
„ filettatura destrorsa
„ filettatura sinistrorsa
Parametri
Y
Centro in coordinate cartesiane
Z Centro in coordinate cartesiane
PM Centro in coordinate polari
a Centro in coordinate polari (riferimento angolo: asse Z
positivo)
R Raggio del cerchio
K Diametro del cerchio
P Profondità della figura
