.16 TURN PLUS: pr
ofili piano YZ
Centratura piano XY
Foratura centro piano XY
Svasatura piano XY

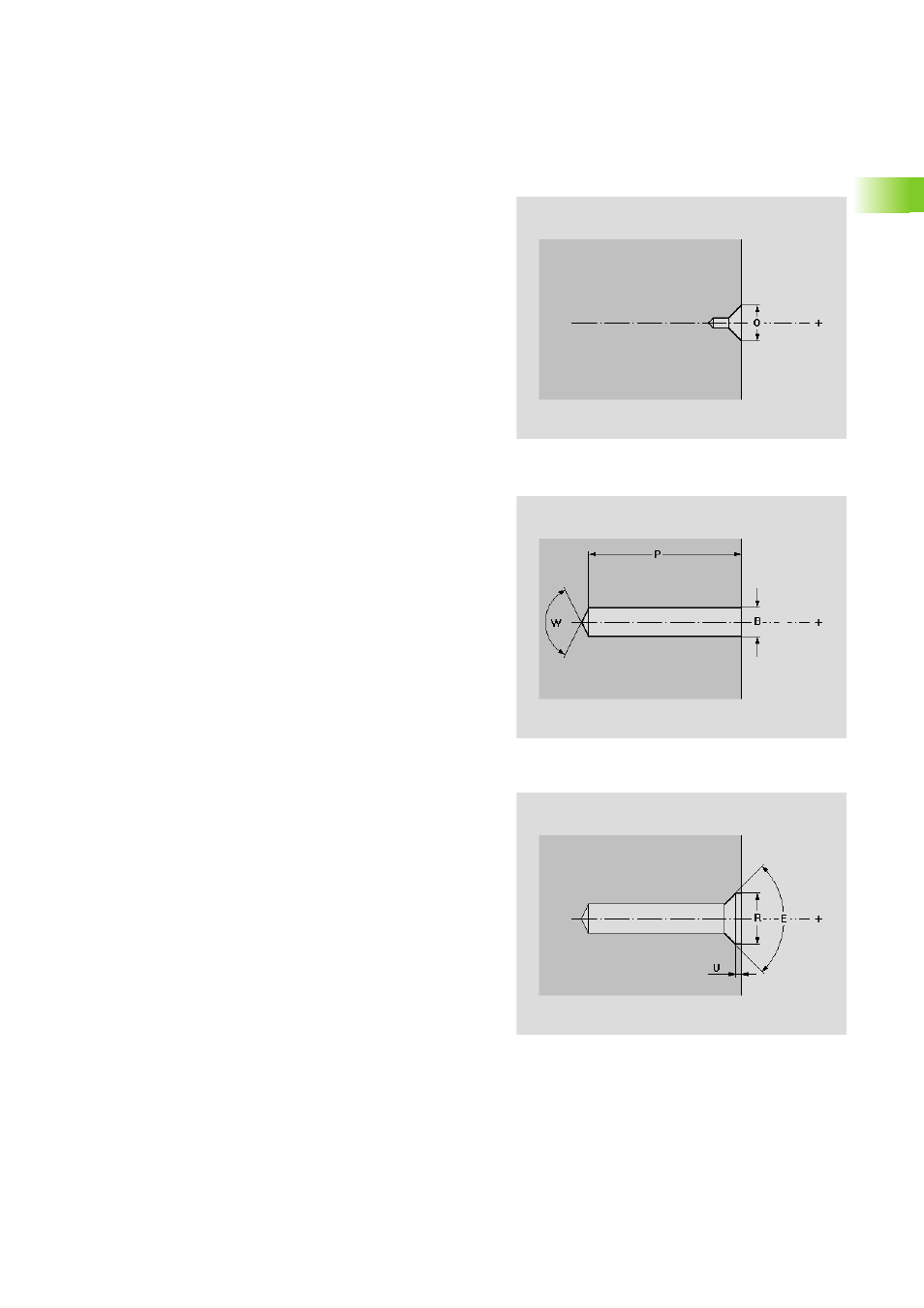

Parametri centratura
Q
Diametro di centratura
Parametri foratura centro
B
Diametro foro
P Profondità di foratura (senza punta)
W Angolo della punta
„ W=0°: la AAG genera nel ciclo di foratura una "riduzione di
avanzamento (V=1)"
„ W>0°: angolo della punta
Accoppiamento: H6...H13 o "senza accoppiamento"
Parametri svasatura
R
Diametro di svasatura
U Profondità di svasatura
E Angolo di svasatura
