68

1

.12 Simulazione

1.12 Simulazione

Simulazione del piano ruotato

Rappresentazione del profilo: la simulazione rappresenta la vista YZ
del pezzo e i profili dei piani ruotati nella vista laterale. Per
rappresentare le sagome di fori e i profili di fresatura ortogonali rispetto
al piano ruotato – quindi senza distorsione – la simulazione ignora la
rotazione del sistema di coordinate e uno spostamento all'interno del
sistema di coordinate ruotato.

Nella rappresentazione dei profili di piani ruotati, tenere conto di
quanto segue.

„

Il parametro "K" della G16 oppure della LATERAL_Y determina
l'"inizio" della sagoma di fori o del profilo di fresatura in direzione Z.

„

Le sagome di fori e i profili di fresatura vengono disegnati
perpendicolari al piano ruotato. Da questo deriva uno "spostamento"
rispetto al profilo di tornitura.

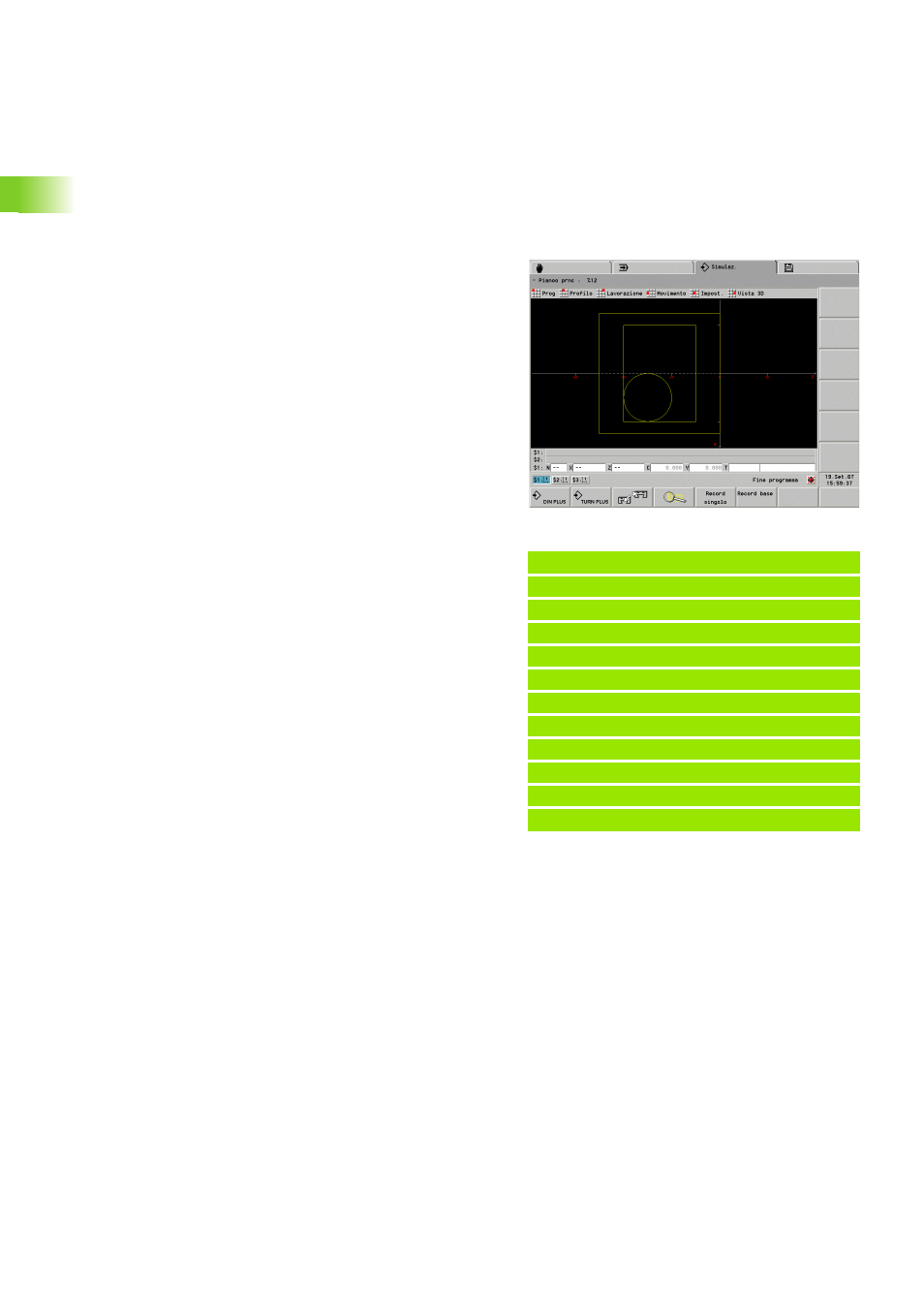

La figura e la rispettiva sezione di programma chiariscono questa
situazione.

Fresatura e foratura: nella rappresentazione dei percorsi utensile sul
piano ruotato nella vista laterale si applicano le stesse regole come
nella rappresentazione del profilo.

Nei lavori sul piano ruotato, l'utensile viene "disegnato" nella finestra
frontale
. La simulazione rappresenta in scala corretta la larghezza
dell'utensile. Con questo metodo si può controllare la sovrapposizione
nella fresatura. Anche i percorsi utensile vengono rappresentati in
scala corretta (in prospettiva) in grafica a tratti.

In tutte le "finestre aggiuntive" la simulazione rappresenta l'utensile e
la traccia del tagliente, se l'utensile è ortogonale rispetto al rispettivo
piano. Si tiene conto di una tolleranza di +/– 5°. Se l'utensile non è
ortogonale, il "punto luminoso" rappresenta l'utensile e il percorso
utensile viene rappresentato come linea.

Esempio: "Profilo su piano ruotato"

...

FINISHED [ PEZZO FINITO ]

N2 G0 X0 Z0

N3 G1 X50

N4 G1 Z-50

N5 G1 X0

N6 G1 Z0

LATERAL_Y X50 C0 B80 I25 K-10 H0 [ SUP. CIL. Y ]

N7 G386 Z0 Ki10 B–30 X50 C0 [Superficie singola]

LATERAL_Y X50 C0 B20 I25 K-20 H1 [ SUP. CIL. Y ]

N8 G384 Z–10 Y10 X50 R10 P5 [Cerchio completo]

...
