HEIDENHAIN CNC PILOT 4290
37
1
.6 DIN PLUS: pr
ofili piano YZ

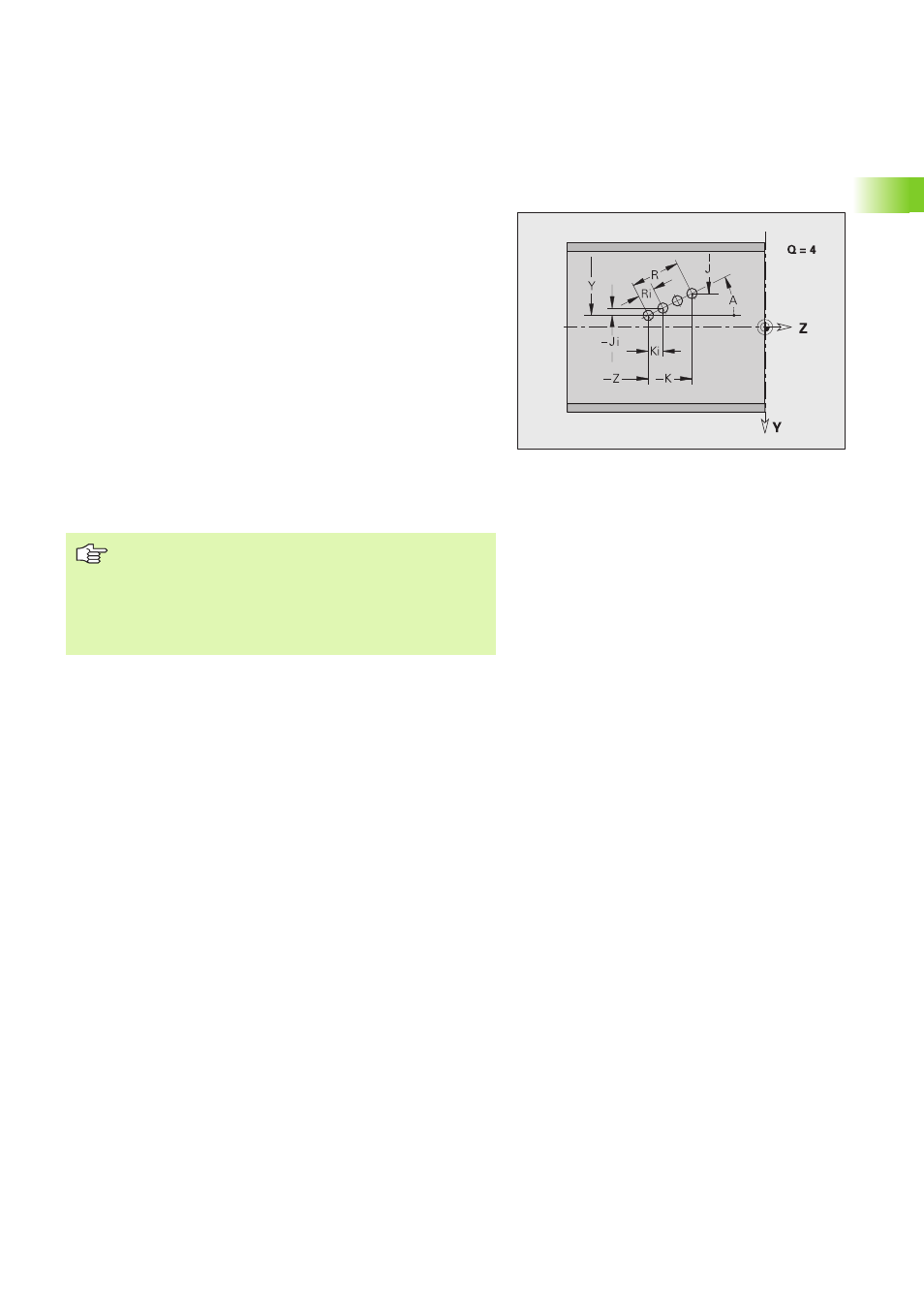

Sagoma lineare piano YZ G481-Geo
G481 definisce una sagoma lineare nel piano YZ. G481 agisce sulla
figura definita nel blocco successivo (G380..385, G387).
Parametri
Q
Numero di figure
Y
Punto iniziale sagoma
Z
Punto iniziale sagoma
J
Punto finale sagoma (direzione Y)
K
Punto finale sagoma (direzione Z)
Ji
Distanza tra due figure (in direzione Y)
Ki
Distanza tra due figure (in direzione Z)
A
Angolo asse longitudinale della sagoma (riferimento: asse Z
positivo)
R
Lunghezza totale sagoma
Ri
Distanza tra due figure (distanza di sagoma)
Note per la programmazione
Programmare il foro/figura nel blocco successivo senza
centro.
Il ciclo di fresatura (sezione MACHINING) richiama il
foro/la figura nel blocco successivo, non la definizione
della sagoma.
