10
1
.1 Pr
incipi f
ondamentali
Utensili multipli per l'asse B
Se più utensili sono montati su un portautensili, questo viene definito
come "utensile multiplo". Nel caso degli utensili multipli, ciascun
tagliente (ciascun utensile) riceve il proprio numero identificativo e la
descrizione.

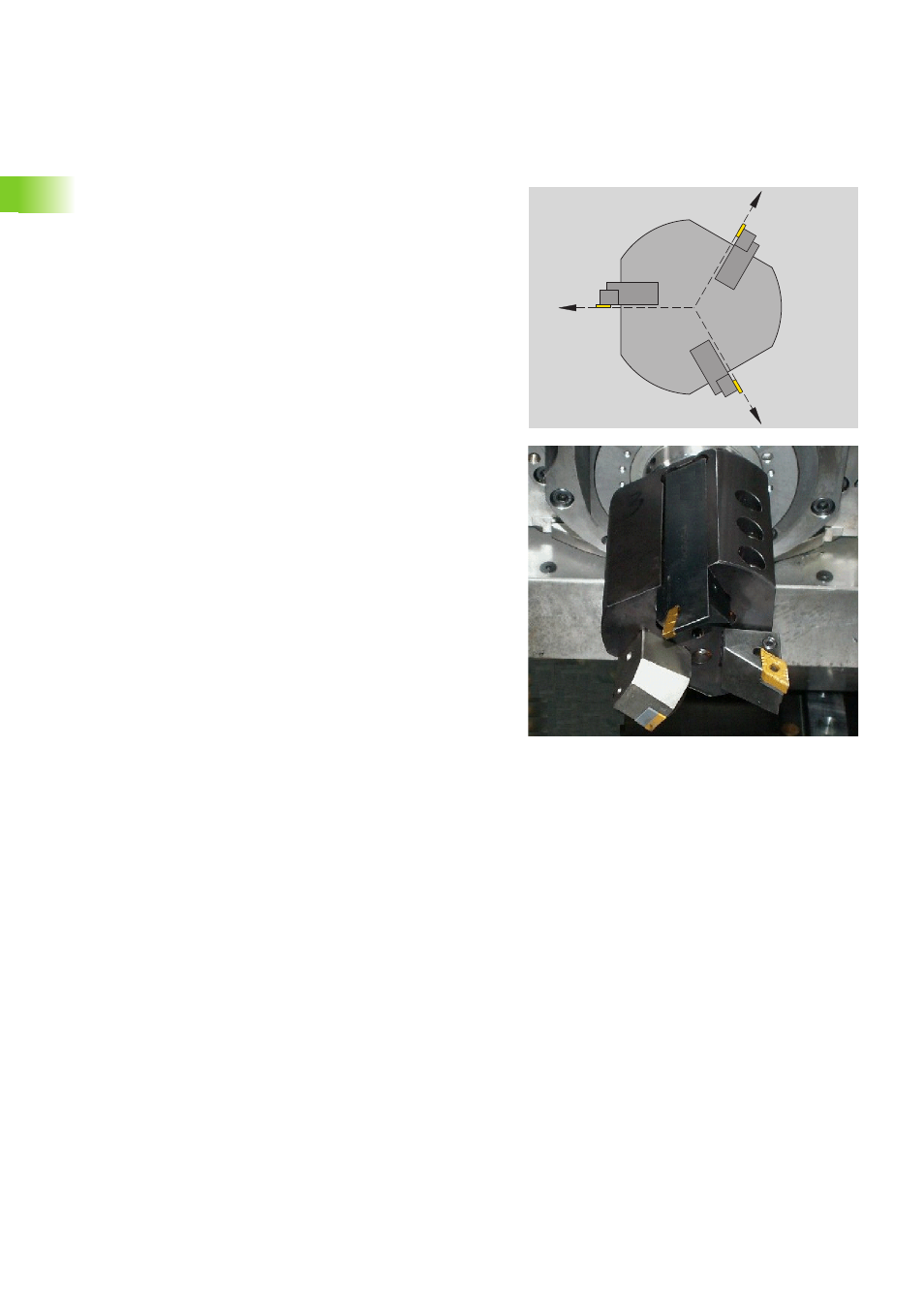

L'angolo di posizione, identificato con "C" nella figura, fa parte dei dati
utensile. Se ora un tagliente (un utensile) dell'utensile multiplo viene
attivato, il CNC PILOT ruota l'utensile multiplo sulla posizione corretta
in base all'angolo di posizione. All'angolo di posizione viene aggiunto
l'angolo di offset derivante dalla routine di cambio utensile. In questo
modo si può impiegare l'utensile in "posizione normale" o "capovolto".
La foto mostra un utensile multiplo con tre taglienti.
Il magazzino utensili
Il CNC PILOT supporta un magazzino utensili orientato su posti con un
massimo di 99 utensili. Orientato su posti significa che a ciascun
utensile viene assegnato un determinato posto di magazzino.
L'operatore della macchina stabilisce questo posto durante la
preparazione del magazzino.
La lista di magazzino riproduce l'equipaggiamento corrente del
magazzino utensili. Gli utensili vengono registrati con il loro numero
identificativo in questa lista.
Programmazione utensili: gli utensili di magazzino sono previsti per
l'asse B. Per il cambio utensile oppure per il posizionamento utensile
è disponibile la G714.
In alternativa l'orientamento dell'asse B e la rotazione dell'utensile
sull'angolo di posizione si programmano con istruzioni singole (G0,
G15, ecc.). In tale caso è necessaria la dichiarazione della posizione
utensile con una G712.
C0
C120
C240
