.15 TURN PLUS: pr
ofili piano XY
Definizione di elemento circolare
Richiamare il menu Arco
Selezionare il senso di rotazione dell'arco
Quotare l'arco e definire l'arrotondamento verso l'elemento
successivo.

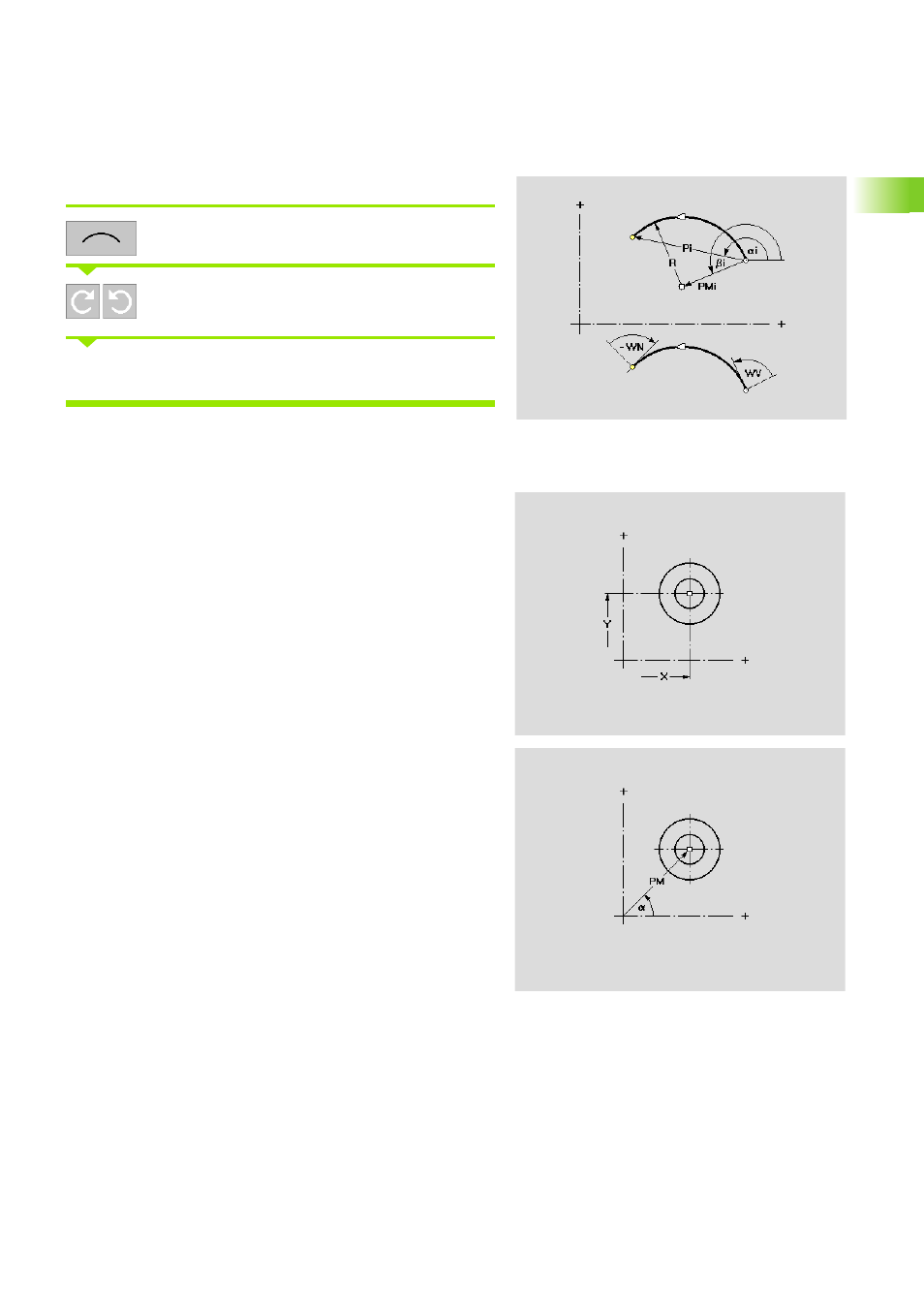

Piano XY: foro singolo
La funzione definisce un foro singolo nel piano XY, che può includere
i seguenti elementi:
„ Centratura
„ Foratura
„ Svasatura
„ Filettatura
Parametri punto di riferimento della foratura
X
Posizione – Centro in coordinate cartesiane (quota radiale)
Y Posizione – Centro in coordinate cartesiane
PM Posizione – Centro in coordinate polari
a Posizione – Centro in coordinate polari (riferimento angolo:
asse X positivo)
