76
1
.15 TURN PLUS: pr
ofili piano XY

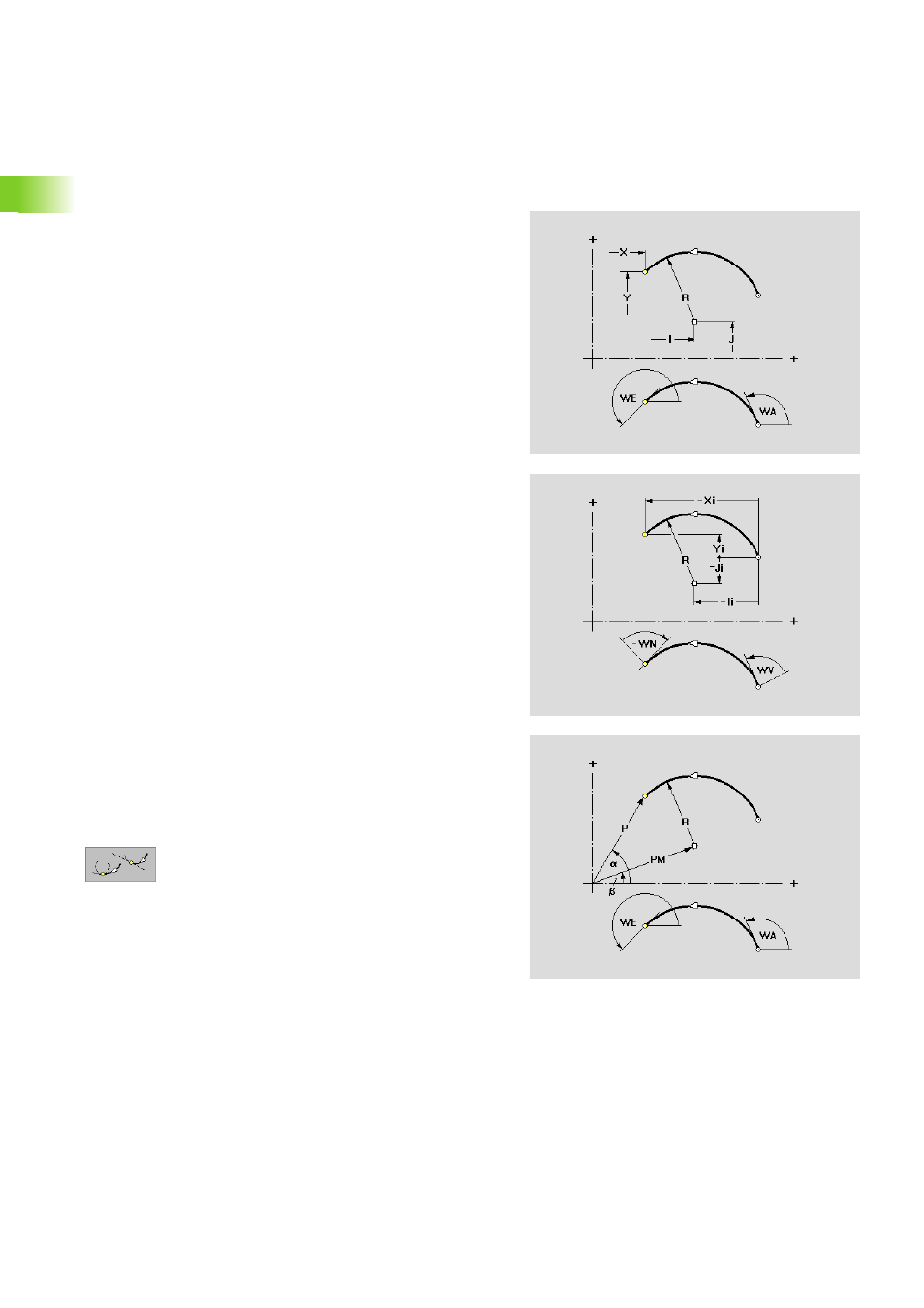

Piano XY: arco
La funzione definisce un elemento circolare nel piano XY.
Parametri
Punto finale arco
X Punto finale in coordinate cartesiane (quota radiale)
Y Punto finale in coordinate cartesiane
Xi Punto finale incrementale
Yi Punto finale incrementale
P Punto finale in coordinate polari
a Punto finale in coordinate polari (riferimento angolo: asse X
positivo)
Pi Punto finale polare, incrementale (distanza lineare dal punto
iniziale al punto finale)
ai Punto finale polare, incrementale (riferimento: angolo tra la
linea immaginaria nel punto iniziale, parallela all'asse X e la
linea punto iniziale – punto finale)
Centro arco
XM Centro in coordinate cartesiane (quota radiale)
YM Centro in coordinate cartesiane
XMi Centro incrementale
YMi Centro incrementale
PM Centro in coordinate polari
b Centro in coordinate polari (riferimento angolo: asse X
positivo)
PMi Centro polare, incrementale (distanza lineare dal punto
iniziale al punto finale)
bi Centro polare, incrementale (riferimento: angolo tra la linea
immaginaria nel punto iniziale, parallela all'asse X e la linea
punto iniziale – punto finale)
Ulteriori parametri
R Raggio dell'arco
tangenziale/non tangenziale: arrotondamento verso il
successivo elemento di profilo.
WA Angolo tra l'asse X positivo e la tangente nel punto di
partenza dell'arco
WE Angolo tra l'asse X positivo e la tangente nel punto finale
dell'arco
WV Angolo in senso antiorario tra l'elemento precedente e la
tangente nel punto di partenza dell'arco. Arco come
elemento precedente: angolo rispetto alla tangente
WN Angolo in senso antiorario tra la tangente nel punto finale
dell'arco e l'elemento successivo. Arco come elemento
successivo: angolo rispetto alla tangente
