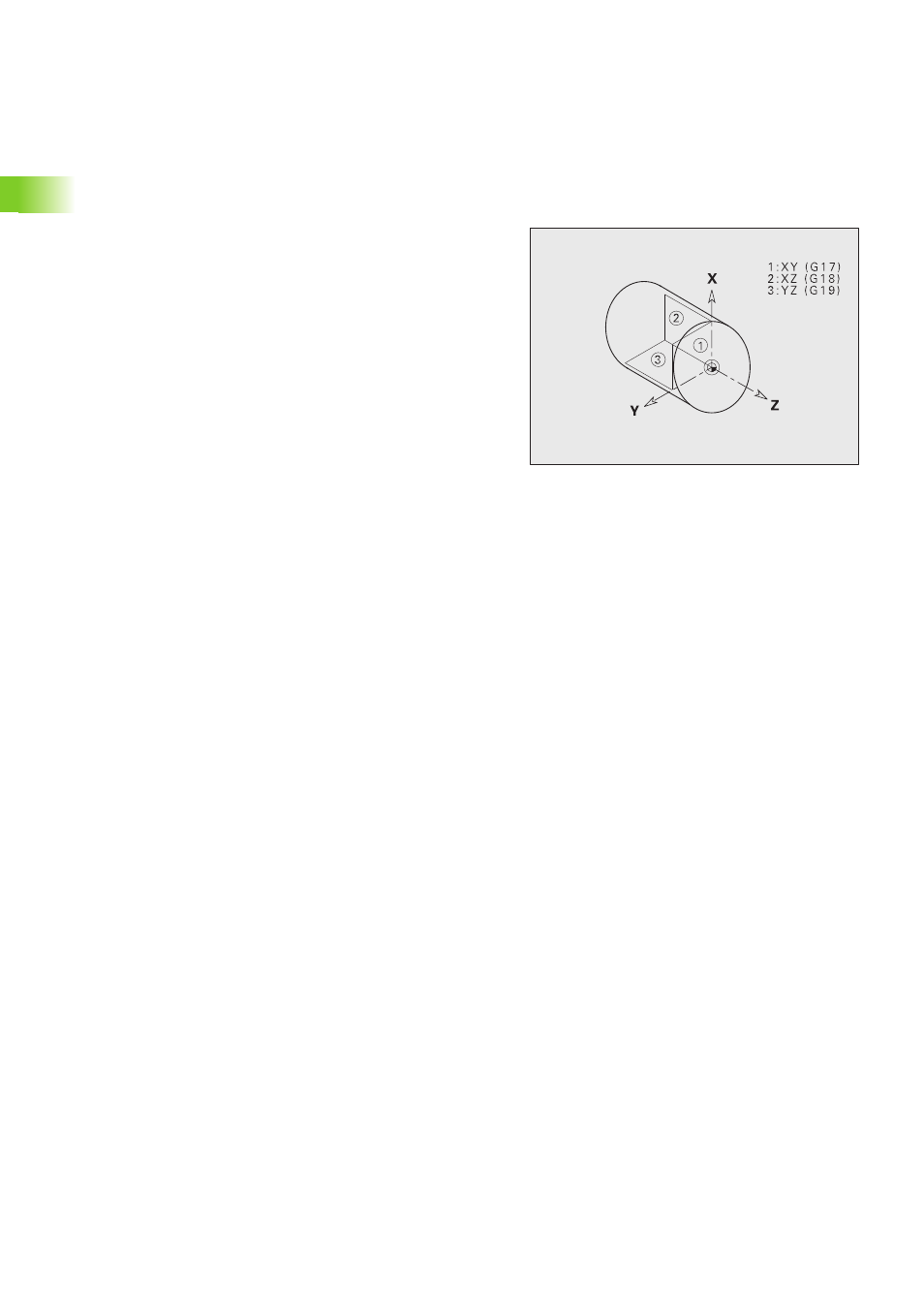

1.7 DIN PLUS: piani di lavoro
Definire il piano di lavoro, se si programmano forature o fresature con
l'asse Y.
Se il piano di lavoro non è programmato, il CNC PILOT presuppone una
tornitura oppure una fresatura con l'asse C (G18 piano XZ).
A partire dalla versione software 625 952-05: al termine di un
programma di lavorazione (M30, M99) viene ripristinato il piano di
lavoro di G18.
G17 Piano XY (superficie frontale o posteriore)
La lavorazione nei cicli di fresatura avviene nel piano XY e
l'accostamento nei cicli di fresatura e di foratura avviene in direzione Z.
G18 Piano XZ (tornitura)
Nel piano XZ, la "tornitura normale" e la foratura e fresatura vengono
eseguite con l'asse C.
G19 Piano YZ (vista dall'alto/superficie cilindrica)
La lavorazione nei cicli di fresatura avviene nel piano YZ e
l'accostamento nei cicli di fresatura e di foratura avviene in direzione X.
