1.3 Note per la programmazione

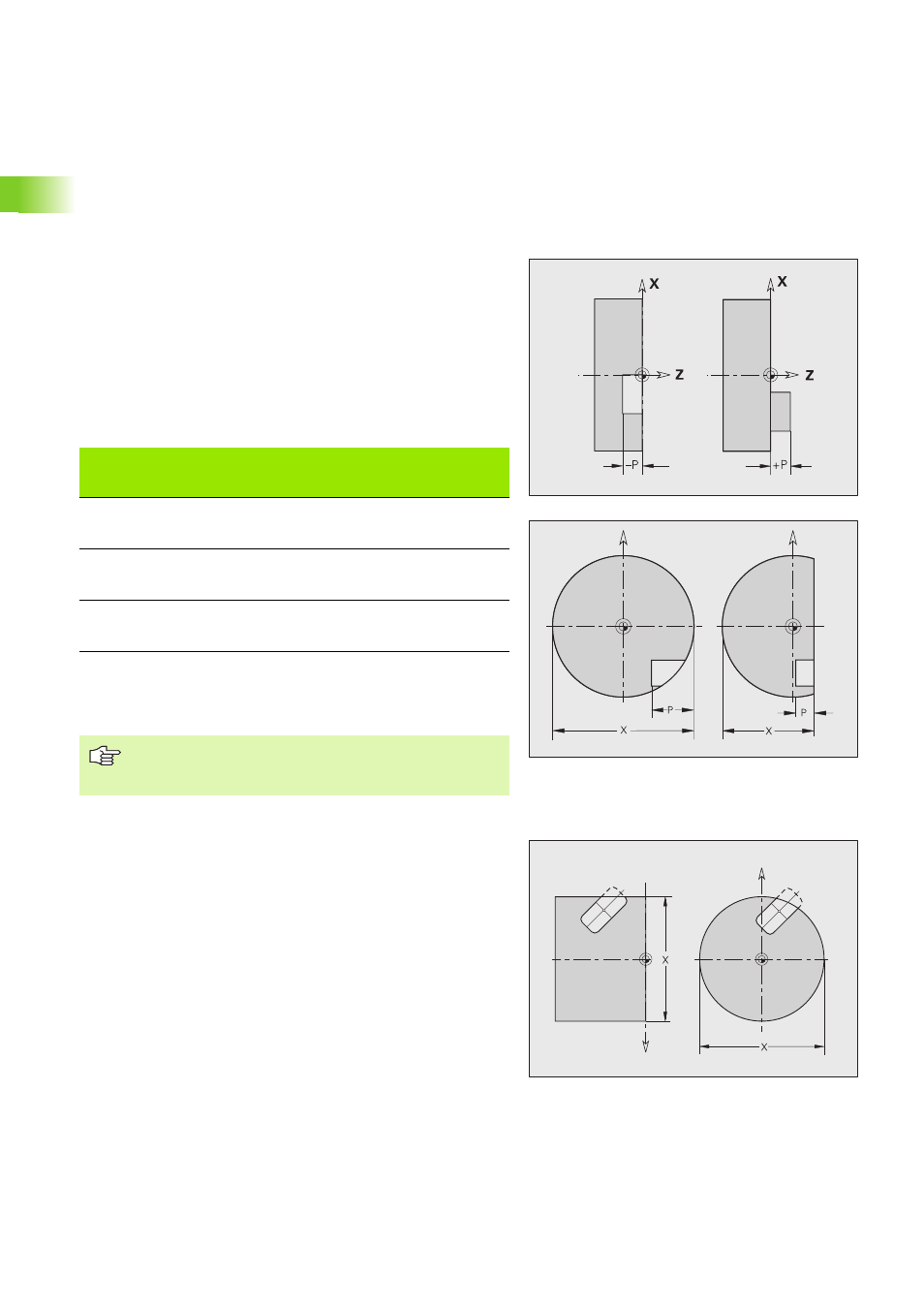

Posizione dei profili di fresatura
Il piano di riferimento oppure il diametro di riferimento vengono definiti
nell'identificativo di sezione. La profondità e la posizione di un profilo
di fresatura (tasca, isola) vengono determinate nella definizione del
profilo nel modo seguente:
„ con la profondità P nella G308 programmata in precedenza
„ in alternativa in caso di figure: parametro ciclo profondità P
Il segno di "P" determina la posizione del profilo di fresatura:
„ P<0: tasca
„ P>0: isola
„ X: diametro di riferimento dall'identificativo di sezione
„ Z: piano di riferimento dall'identificativo di sezione
„ P: profondità da G308 o dalla descrizione di figura
Limitazione di taglio
Se parti del profilo di fresatura si trovano all'esterno del profilo di
tornitura, si limita la superficie da lavorare con il Diametro superficie
X / Diametro di riferimento X (parametro dell'identificativo di sezione
o della definizione figura).
La limitazione di taglio agisce anche nelle fresature su piani orientati.
Posizione del profilo di fresatura
Sezione P Superficie
Fondo
fresatura
FACE_C P<0
P>0
Z
Z+P
Z+P
Z
REAR_C P<0
P>0
Z
Z–P
Z–P
Z
LATERAL_C P<0
P>0
X
X+(P*2)
X+(P*2)
X
I cicli di fresatura di superfici fresano la superficie descritta
nella definizione del profilo. Le isole all'interno di questa
superficie non vengono prese in considerazione.
