.5 DIN PLUS: pr
ofili piano XY
Scanalatura circolare G372/G373-Geo

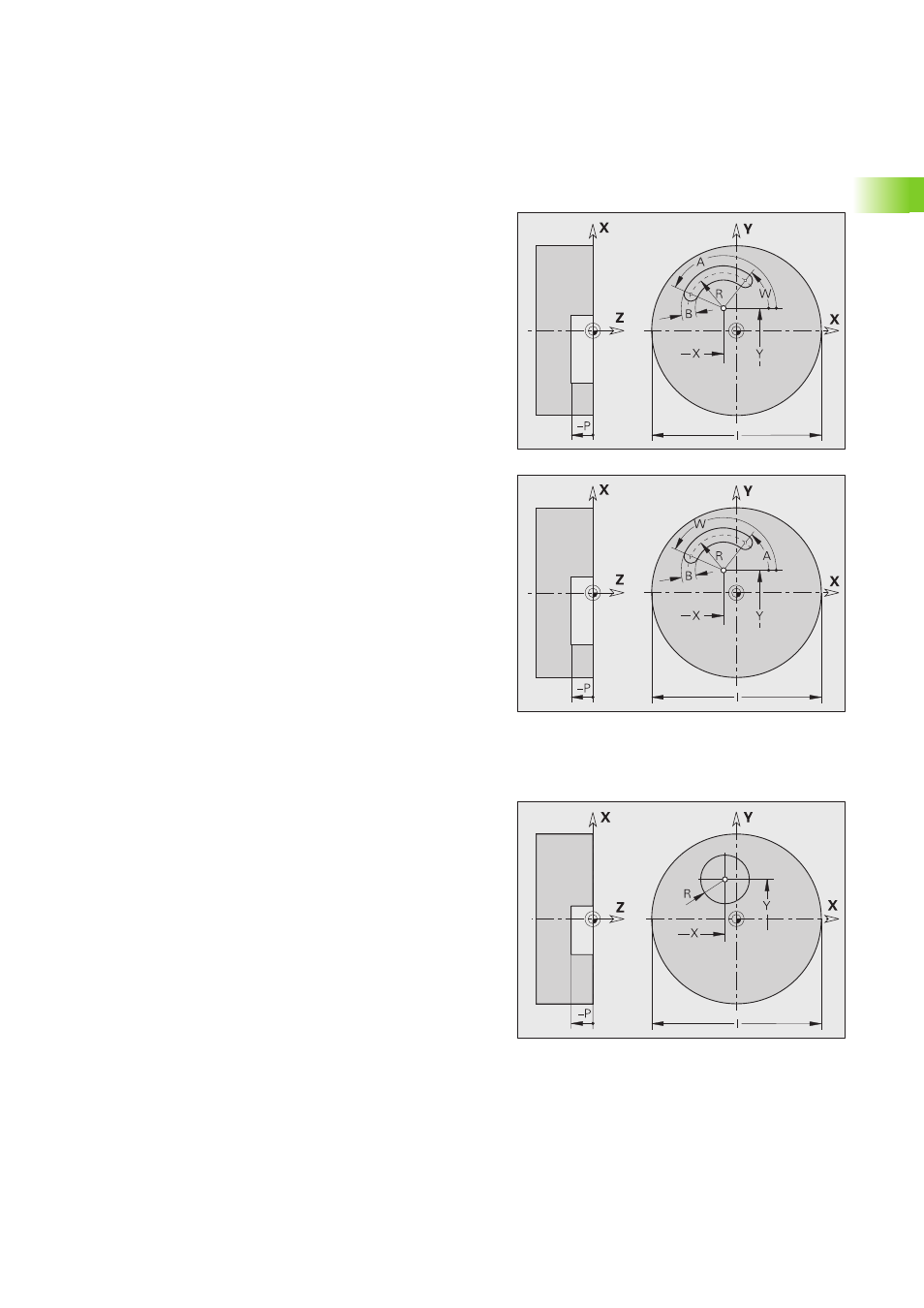

G372/G373 definisce una scanalatura circolare nel piano XY.
„ G372: scanalatura circolare in senso orario
„ G373: scanalatura circolare in senso antiorario
Cerchio completo G374-Geo
G374 definisce un cerchio completo nel piano XY.
Parametri
X
Centro della curva (quota radiale)
Y Centro della curva della scanalatura
R Raggio della curva (riferimento: traiettoria del centro della
scanalatura)
A Angolo iniziale; riferimento: asse X positivo (default: 0°)
W Angolo finale; riferimento: asse X positivo (default: 0°)
B Larghezza della scanalatura
P Profondità/Altezza (default: "P" da G308)
„ P<0: tasca
„ P>0: isola
I Diametro della superficie (per la limitazione di taglio)
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "I" sovrascrive "X" dall'identificativo di sezione
Parametri
X
Centro del cerchio (quota radiale)
Y Centro del cerchio
R Raggio del cerchio
P Profondità/Altezza (default: "P" da G308)
„ P<0: tasca
„ P>0: isola
I Diametro della superficie (per la limitazione di taglio)
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "I" sovrascrive "X" dall'identificativo di sezione
