.6 DIN PLUS: pr
ofili piano YZ
Rettangolo G385-Geo

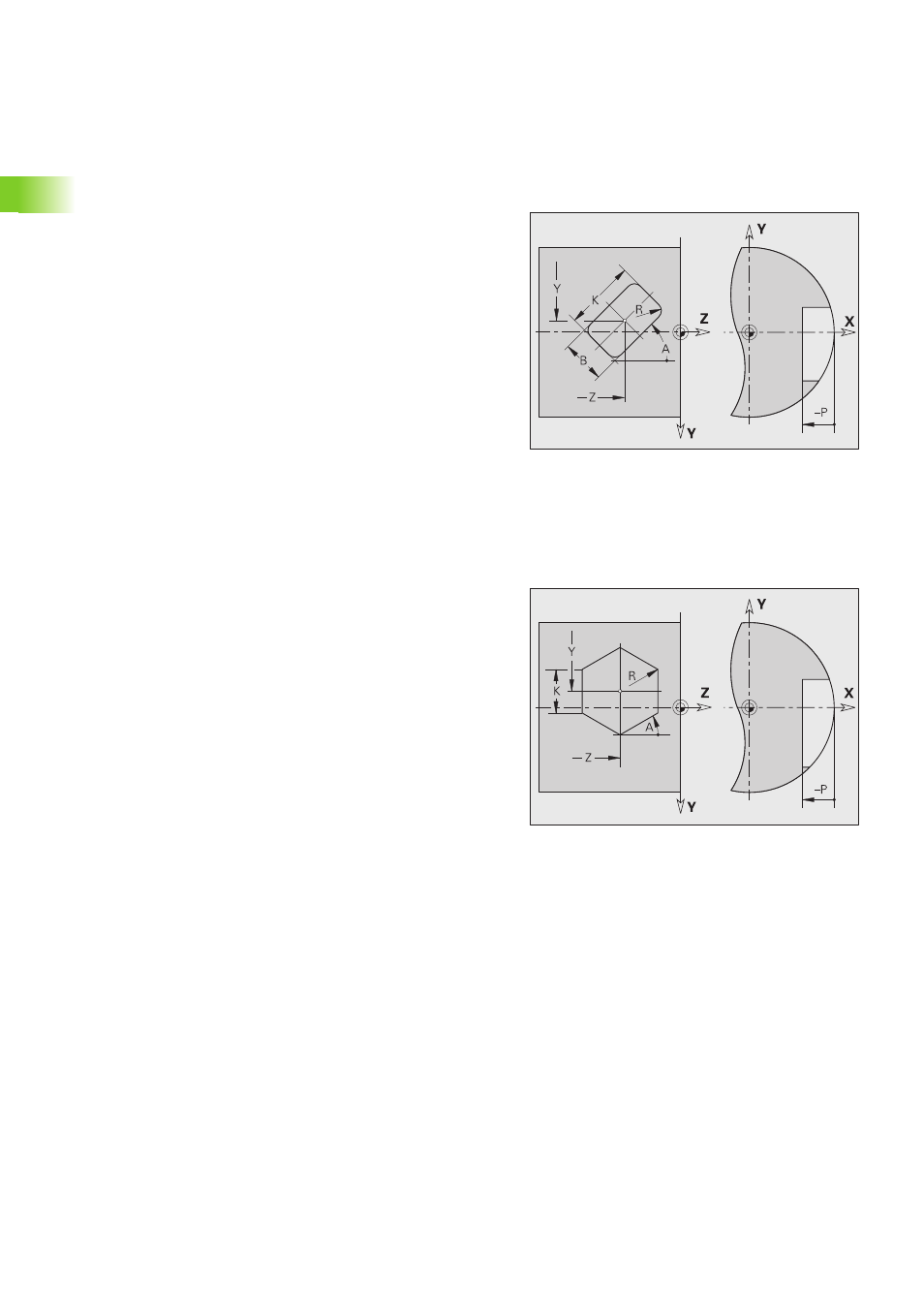

G385 definisce un rettangolo nel piano YZ.
Poligono regolare G387-Geo
G387 definisce un poligono regolare nel piano YZ.
Parametri
Y
Centro del rettangolo
Z Centro del rettangolo
X Diametro di riferimento
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "X" da G381 sovrascrive "X" dall'identificativo di sezione
A Angolo asse longitudinale rispetto all'asse Z (default: 0°)
K Lunghezza del rettangolo
B (Altezza) Larghezza del rettangolo
R Smusso/Arrotondamento (default: 0)
„ R>0: raggio raccordo
„ R<0: larghezza smusso
P Profondità della tasca (default: "P" da G308)
Parametri
Y
Centro del poligono
Z Centro del poligono
X Diametro di riferimento
„ Nessun inserimento: "X" dall'identificativo di sezione
„ "X" da G381 sovrascrive "X" dall'identificativo di sezione
Q Numero degli spigoli (Q >= 3)
A Angolo rispetto all'asse Z (default: 0°)
K Lunghezza lato
„ K>0: lunghezza lato
„ K<0: diametro interno
R Smusso/Arrotondamento – default: 0
„ R>0: raggio raccordo
„ R<0: larghezza smusso
P Profondità della tasca (default: "P" da G308)
