.16 TURN PLUS: pr

ofili piano YZ

Piano YZ: poligono

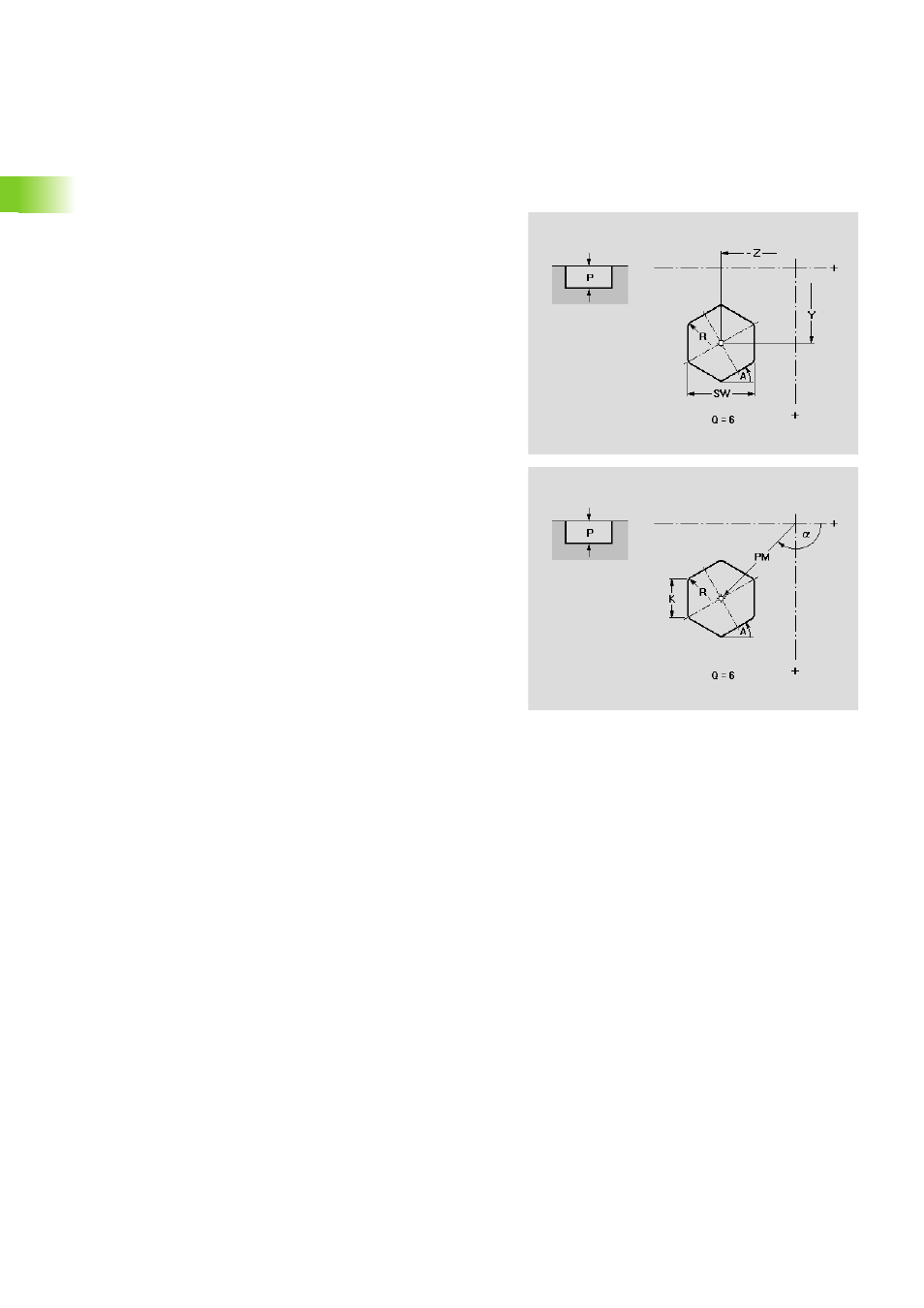

La funzione definisce un poligono nel piano YZ.

Parametri
Y

Centro in coordinate cartesiane

Z

Centro in coordinate cartesiane

PM

Centro in coordinate polari

a

Centro in coordinate polari (riferimento angolo: asse Z
positivo)

A

Angolo rispetto a un lato del poligono (riferimento: asse Z)

Q

Numero di spigoli (Q>=3)

K

Lunghezza lato

SW

Apertura (diametro cerchio interno)

R

Smusso/Arrotondamento

„

larghezza smusso

„

raggio raccordo

P

Profondità della figura
