DIN PLUS (asse Y): cicli di fr
esat
ur
a

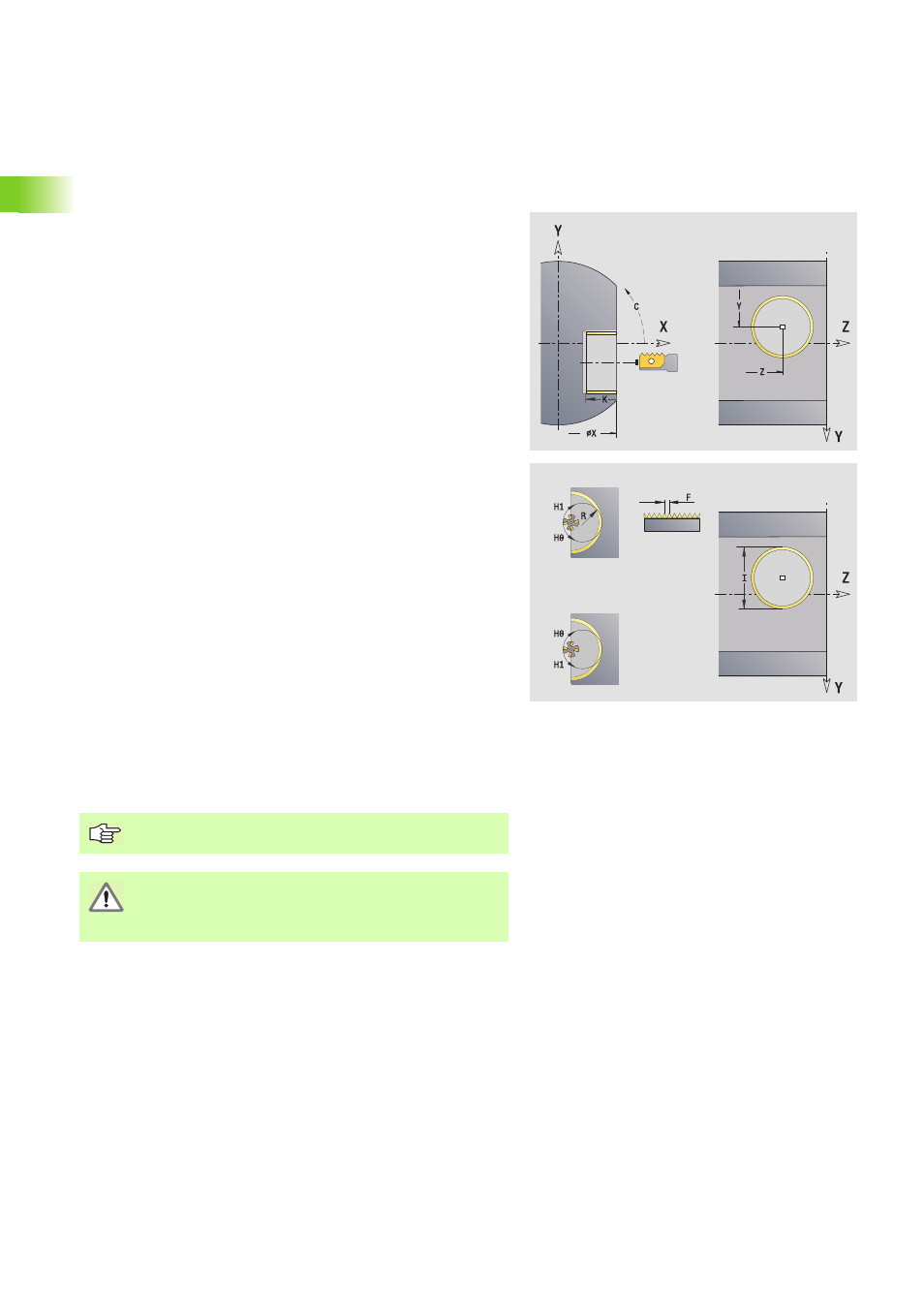

Fresatura filettatura piano YZ G806
A partire dalla versione software 625 952-05: G806 fresa un filetto in
un foro esistente.
Il ciclo posiziona l'utensile all'interno del foro sul "Punto finale filetto".
Quindi l'utensile si avvicina con "Raggio di avvicinamento R“ e fresa il
filetto. Ad ogni giro l'utensile avanza del passo "F". Successivamente il
ciclo allontana l'utensile e lo riporta sul punto di partenza. Nel
parametro V si programma se il filetto viene fresato in un giro o con
utensili a un tagliante con diversi giri.
Parametri
I
Diametro filetto
X Punto di partenza X
K Profondità filetto
R Raggio di avvicinamento
F Passo filetto
J Direzione di filettatura (default: 0)
„ 0: filettatura destrorsa
„ 1: filettatura sinistrorsa
H Direzione di fresatura (default: 0)
„ 0: discorde:
„ 1: concorde
V Uno/Molti
„ 0: il filetto viene fresato in un giro di 360°
„ 1: il filetto viene fresato in diversi giri (utensile a un
tagliente)
O Freno mandrino (O viene considerato quando nel parametro
macchina 1019, .. è impostato il freno) – default: 0
„ 0: con attivazione del freno mandrino
„ 1: senza attivazione del freno mandrino
Per il ciclo G806 utilizzare utensili per fresare filetti.
Attenzione Pericolo di collisione
La profondità di foratura deve essere almeno di F/2
maggiore della profondità del filetto.
