.15 TURN PLUS: pr

ofili piano XY

Piano XY: sagoma di fori circolare

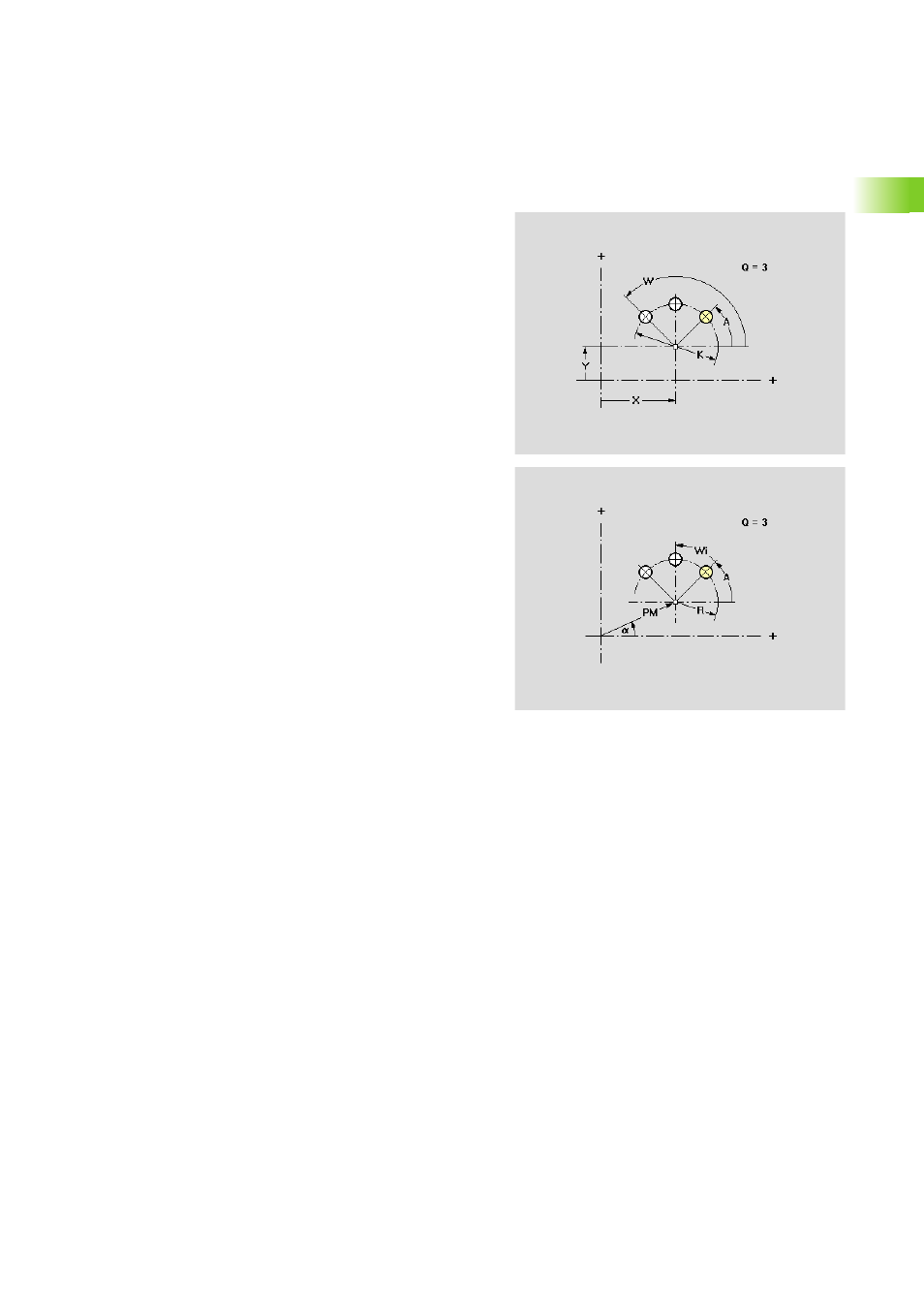

La funzione definisce una sagoma di fori circolare nel piano XY.

Casi speciali di angolo iniziale e finale (A, W):

„

Senza A e W: ripartizione cerchio completo, iniziando con 0°

„

Senza W: ripartizione su cerchio completo

Parametri
X

Centro sagoma in coordinate cartesiane (quota radiale)

Y

Centro sagoma in coordinate cartesiane

a

Centro sagoma in coordinate polari (riferimento angolo: asse
X positivo)

PM

Centro sagoma in coordinate polari

Q

Numero di fori/figure

Orientamento:

„

in senso orario

„

in senso antiorario

R

Raggio della sagoma

K

Diametro della sagoma

A

Angolo iniziale, posizione del primo foro (riferimento: asse X)

W

Angolo finale, posizione dell'ultimo foro (riferimento: asse X)

Wi

Angolo tra due fori (il segno è irrilevante)

Descrizione del foro (vedere "Piano XY: foro singolo" a
pagina 77)
