DIN PLUS (asse Y): cicli di fr
esat
ur
a
G845 (asse Y) – Fresatura
La direzione di fresatura viene influenzata attraverso la "Direzione di
fresatura H", la "Direzione di lavorazione Q" e il senso di rotazione della
fresa (vedere la tabella G845 nel manuale utente). Programmare solo
i parametri riportati nella tabella seguente.
Vedere anche:
„ G845 – Principi fondamentali: Pag. 56
„ G845 – Determinazione delle posizioni di preforatura: Pag. 57

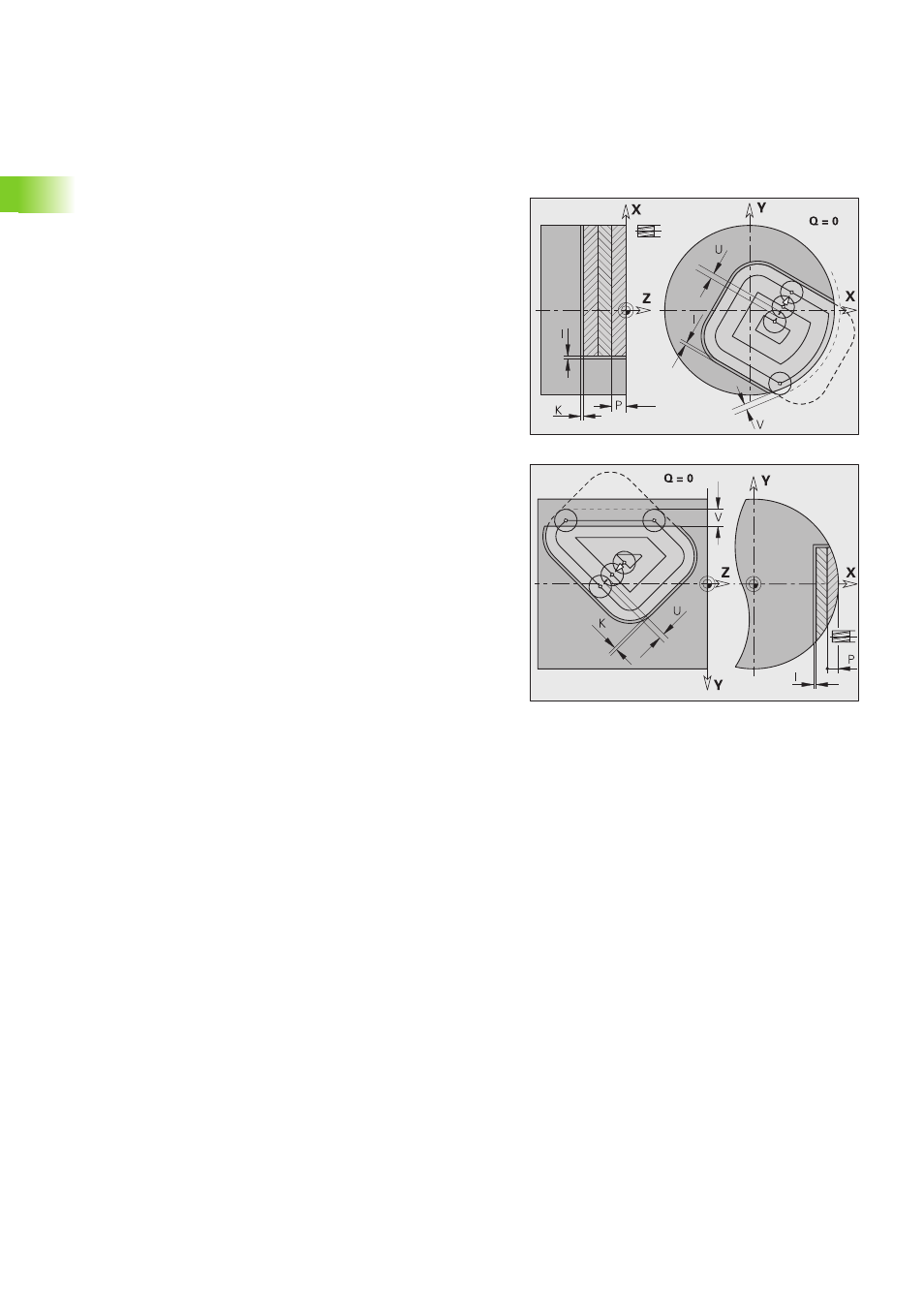

Parametri – Fresatura
NS
Numero di blocco – Riferimento alla descrizione del profilo
P Profondità di fresatura (massima) (accostamento nel piano di
fresatura)
I Sovrametallo in direzione X
K Sovrametallo in direzione Z
U Fattore di sovrapposizione (minimo) (default: 0,5)
Sovrapposizione = U*diametro fresa
V Fattore di superamento. Definisce l'ammontare per cui la
fresa deve superare il raggio esterno (default: 0,5):
„ 0: il profilo definito viene fresato completamente
„ 0 < V <= 1: superamento = V*diametro fresa
H Direzione di fresatura (default: 0)
„ H=0: discorde
„ H=1: concorde
F Avanzamento per accostamento in profondità (default:
avanzamento attivo)
A partire dalla versione software 625 952-05: F si impiega
come avanzamento di lavorazione per penetrazione con
pendolamento o elicoidale.
E Avanzamento ridotto per elementi circolari (default:
avanzamento corrente)
J Piano di ritorno (default: ritorno alla posizione di partenza)
„ Piano XY: posizione di ritorno in direzione Z
„ Piano YZ: posizione di ritorno in direzione X (quota
diametrale)
Q Direzione di lavorazione (default: 0)
„ Q=0: dall'interno verso l'esterno
„ Q=1: dall'esterno verso l'interno
A Esecuzione di "Fresatura": A=0 (default=0)
NF Etichetta di posizione – Riferimento da cui il ciclo legge le
posizioni di preforatura [1..127].
O Strategia di penetrazione (default: 0)
Penetrazione perpendicolare O=0: il ciclo si porta sul punto
di partenza, penetra con l'avanzamento in accostamento e poi
fresa la tasca.
