80
1
.15 TURN PLUS: pr
ofili piano XY

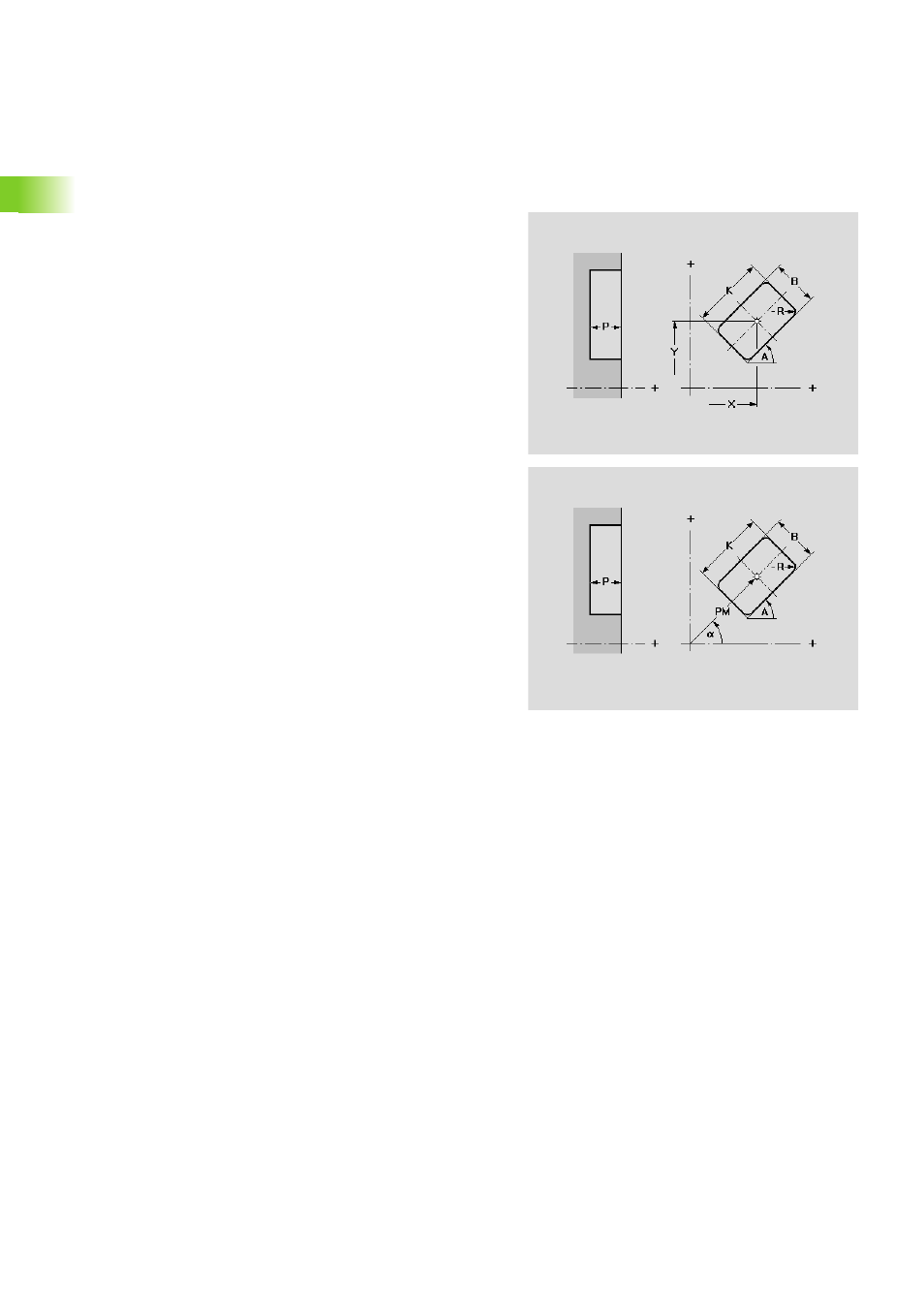

Piano XY: rettangolo
La funzione definisce un rettangolo nel piano XY.
Parametri
X
Centro in coordinate cartesiane (quota radiale)
Y
Centro in coordinate cartesiane
PM
Centro in coordinate polari
a
Centro in coordinate polari (riferimento angolo: asse X
positivo)
A
Angolo di posizione (riferimento: asse X positivo e lato lungo
rettangolo)
K
Lunghezza del rettangolo
B
Larghezza del rettangolo
R
Smusso/Arrotondamento
larghezza smusso
raggio raccordo
P
Profondità della figura
