HEIDENHAIN CNC PILOT 4290
95
1
.16 TURN PLUS: pr
ofili piano YZ

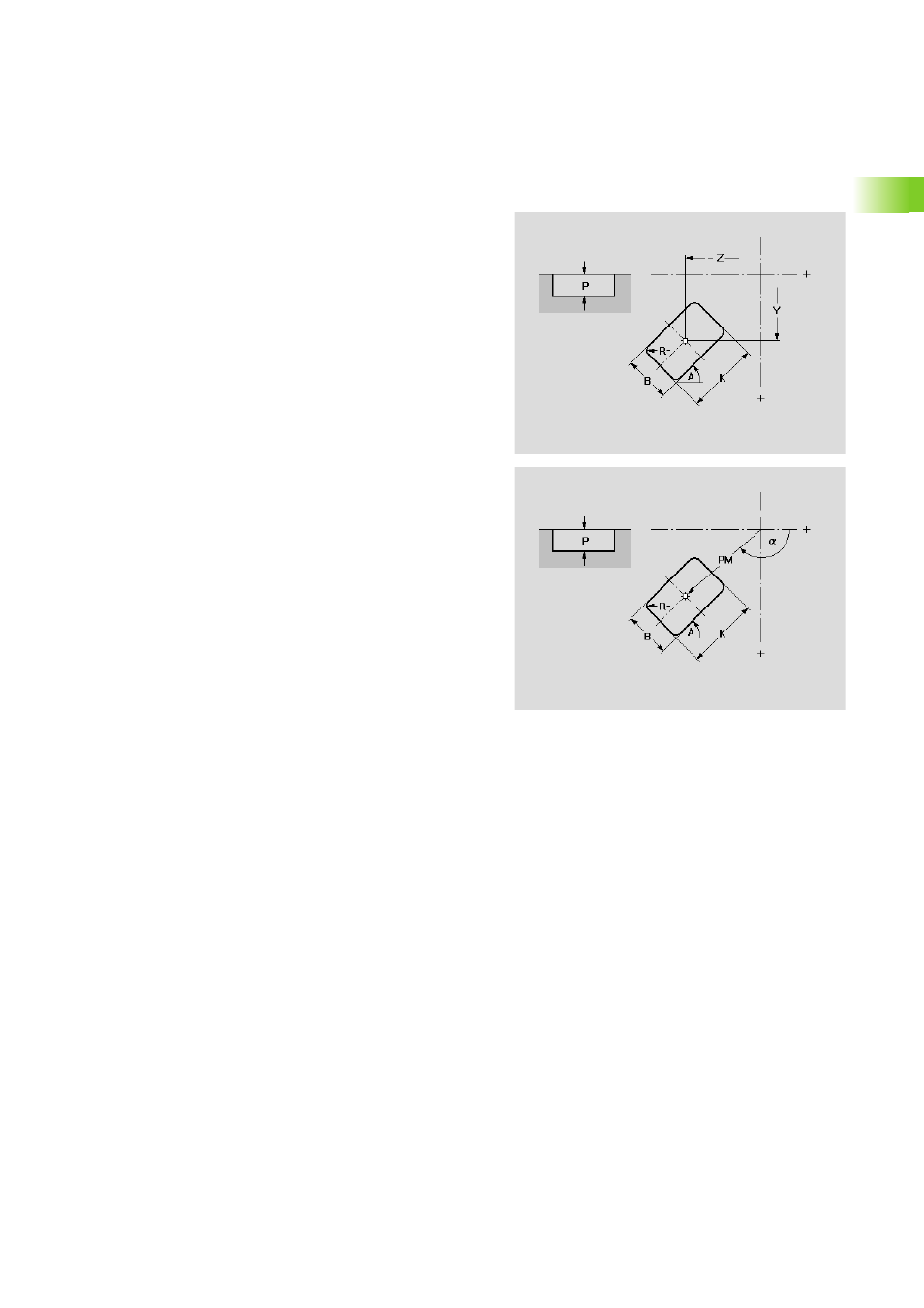

Piano YZ: rettangolo
La funzione definisce un rettangolo nel piano YZ.
Parametri
Y
Centro in coordinate cartesiane
Z
Centro in coordinate cartesiane
PM
Centro in coordinate polari
a
Centro in coordinate polari (riferimento angolo: asse Z
positivo)
A
Angolo di posizione (riferimento: asse Z positivo e lato lungo
rettangolo)
K
Lunghezza del rettangolo
B
Larghezza del rettangolo
R
Smusso/Arrotondamento
larghezza smusso
raggio raccordo
P
Profondità della figura
