.4 DIN PLUS: identificativi di sezione
1.4 DIN PLUS: identificativi di
sezione
Per i torni con un magazzino utensili e/o un asse Y sono disponibili i
seguenti identificativi di sezione.
Sezione MAGAZZINO A TAMBURO
Nella sezione MAGAZZINO A TAMBURO si elencano tutti gli utensili
che vengono impiegati nel programma NC. Questa lista viene presa in
considerazione nella programmazione della G714 (Cambio di utensile
di magazzino). L'ordine delle registrazioni può essere qualsiasi.

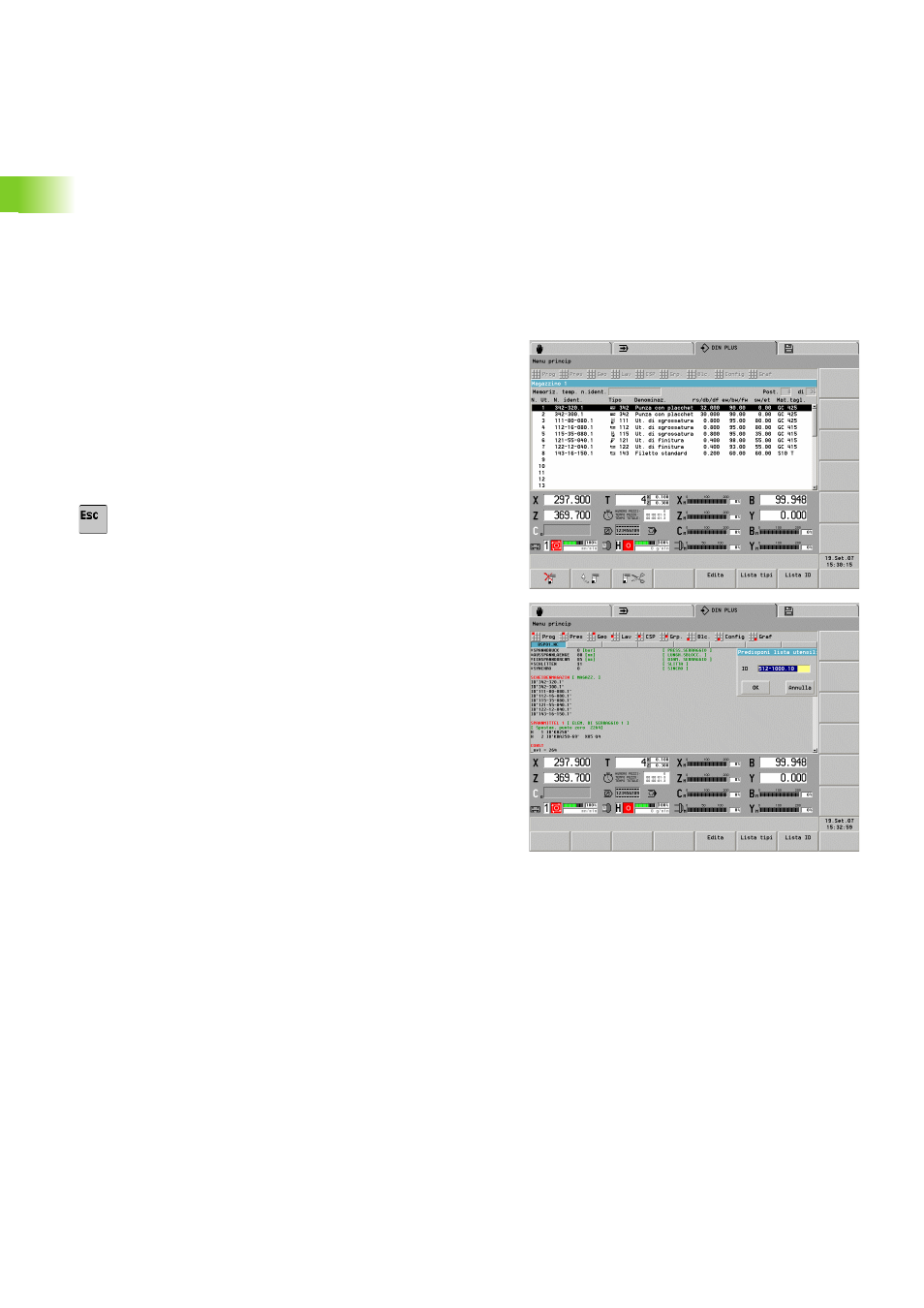

Creazione/modifica della lista utensili di magazzino:
U
Selezionare "Precar(ico) > Preparazione lista utensili"
U
Selezionare gli utensili dalla banca dati e registrarli
nella lista
U
Premere il tasto ESC per chiudere la lista
Inserimento o modifica di un singolo utensile di magazzino:
U
Posizionare il cursore all'interno della sezione
MAGAZZINO A TAMBURO
U
Inserire un nuovo utensile: premere il tasto INS
U
Modificare un utensile: premere RETURN o fare
doppio clic con il tasto sinistro del mouse
U
Editare la finestra di dialogo "Preparazione lista
utensili"
Sezione FACE_Y, REAR_Y
L'identificativo di sezione definisce il piano XY (G17) e il piano di
riferimento del profilo (direzione Z).
Parametri
X
Diametro della superficie (per la limitazione di taglio)
Z
Posizione del piano di riferimento – default: 0
C
Posizionamento del mandrino – default: 0
