HEIDENHAIN CNC PILOT 4290

91

1

.16 TURN PLUS: pr

ofili piano YZ

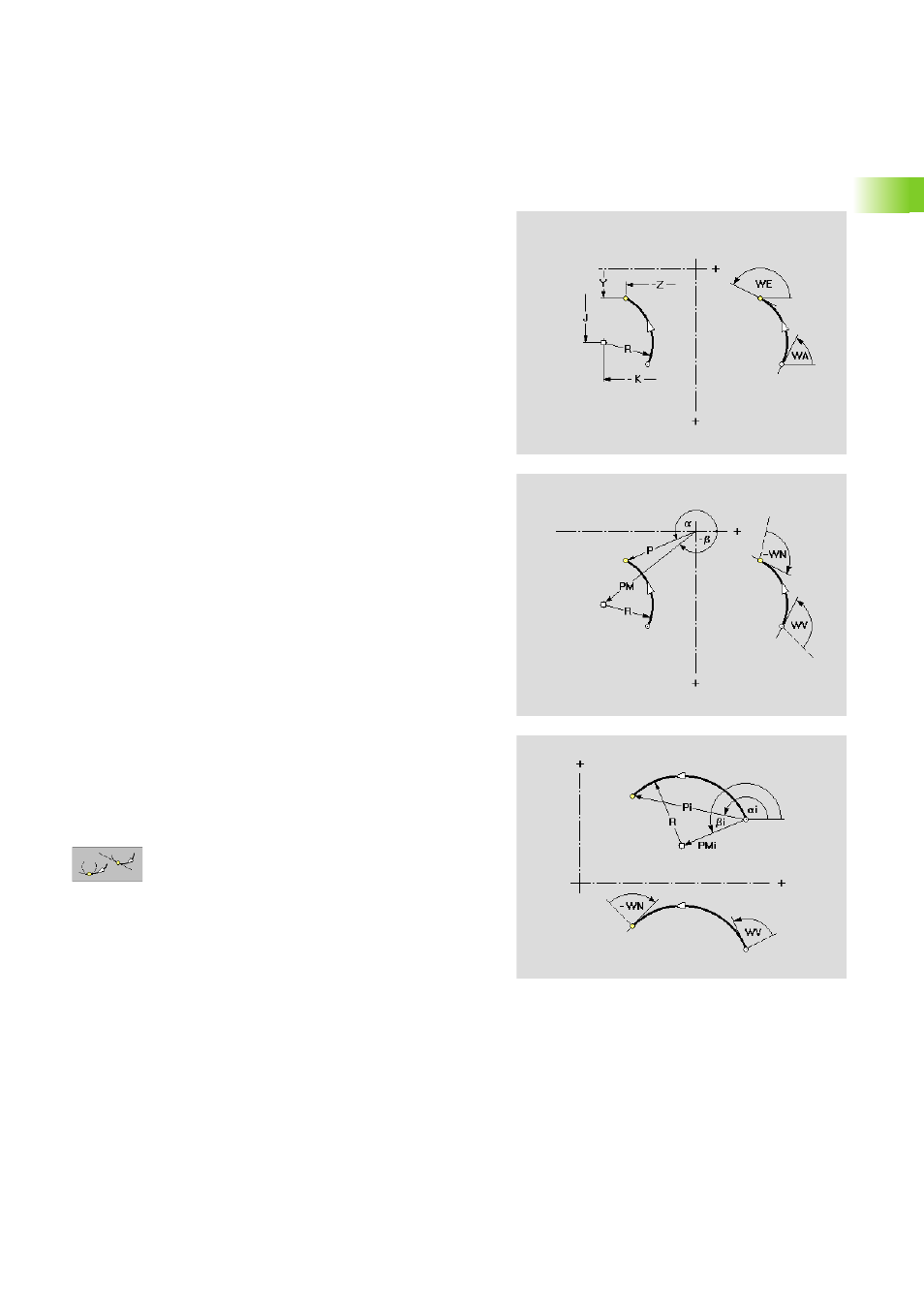

Piano YZ: arco

La funzione definisce un elemento circolare nel piano YZ.

Parametri
Punto finale arco

Y

Punto finale in coordinate cartesiane

Z

Punto finale in coordinate cartesiane

Yi

Punto finale incrementale

Zi

Punto finale incrementale

P

Punto finale in coordinate polari

a

Punto finale in coordinate polari (riferimento angolo: asse Z
positivo)

Pi

Punto finale polare, incrementale (distanza lineare dal punto
iniziale al punto finale)

ai

Punto finale polare, incrementale (riferimento: angolo tra la
linea immaginaria nel punto iniziale, parallela all'asse Z e la
linea punto iniziale – punto finale)

Centro arco

YM

Centro in coordinate cartesiane (quota radiale)

ZM

Centro in coordinate cartesiane

YMi

Centro incrementale

ZMi

Centro incrementale

PM

Centro in coordinate polari

b

Centro in coordinate polari (riferimento angolo: asse Z
positivo)

PMi

Centro polare, incrementale (distanza lineare dal punto
iniziale al punto finale)

bi

Centro polare, incrementale (riferimento: angolo tra la linea
immaginaria nel punto iniziale, parallela all'asse Z e la linea
punto iniziale – punto finale)

Ulteriori parametri

R

Raggio dell'arco

tangenziale/non tangenziale: arrotondamento verso il
successivo elemento di profilo.

WA

Angolo tra l'asse Z positivo e la tangente nel punto di
partenza dell'arco

WE

Angolo tra l'asse Z positivo e la tangente nel punto finale
dell'arco

WV

Angolo in senso antiorario tra l'elemento precedente e la
tangente nel punto di partenza dell'arco. Arco come
elemento precedente: angolo rispetto alla tangente

WN

Angolo in senso antiorario tra la tangente nel punto finale
dell'arco e l'elemento successivo. Arco come elemento
successivo: angolo rispetto alla tangente
