92
1
.16 TURN PLUS: pr
ofili piano YZ
Definizione di elemento circolare
Richiamare il menu Arco
Selezionare il senso di rotazione dell'arco
Quotare l'arco e definire l'arrotondamento verso l'elemento
successivo.

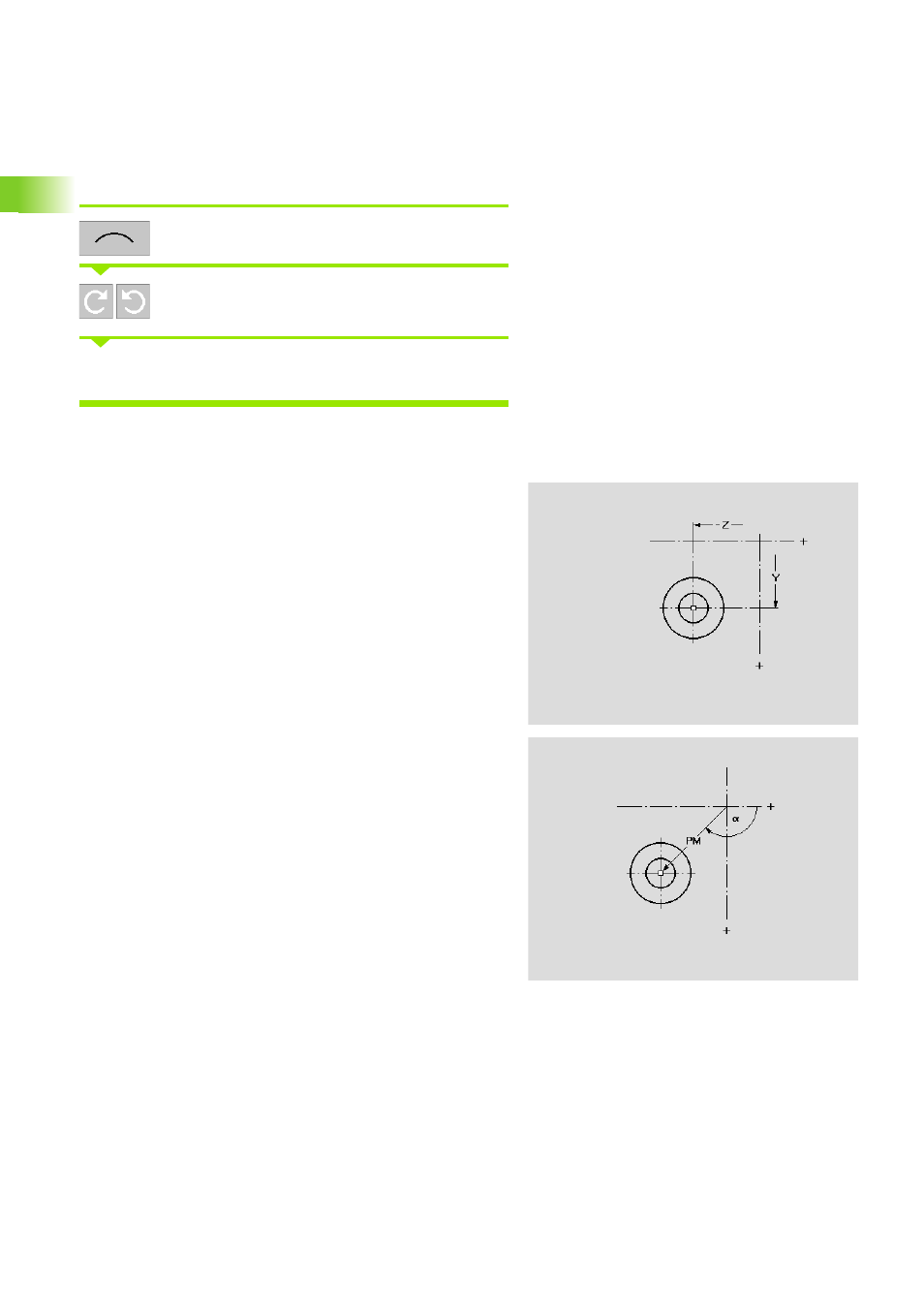

Piano YZ: foro singolo
La funzione definisce un foro singolo nel piano YZ, che può includere i
seguenti elementi:
„ Centratura
„ Foratura
„ Svasatura
„ Filettatura
Parametri punto di riferimento della foratura
Y
Posizione – Centro in coordinate cartesiane
Z Posizione – Centro in coordinate cartesiane
PM Posizione – Centro in coordinate polari
a Posizione – Centro in coordinate polari (riferimento angolo:
asse Z positivo)
