3.8 FORA
TURA PR
OFOND
A
UNIVER
SALE (ciclo
205, DIN/ISO:
G205)
Parametri ciclo
 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo. Campo di immissione da 0 a 99999,9999, in
alternativa PREDEF
 PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo del foro (punta del
cono di foratura). Campo di immissione da
-99999,9999 a 99999,9999
 AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
 PROFONDITÀ INCREMENTO Q202 (in valore incrementale):
quota di accostamento dell’utensile. Campo di
immissione da 0 a 99999,9999. La profondità non
deve essere un multiplo della profondità incremento.
Il TNC si porta in un unico passo fino alla profondità
quando:
 profondità incremento e profondità sono uguali
 la profondità incremento è maggiore della
profondità
 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 VALORE DA TOGLIERE Q212 (in valore incrementale):
valore di cui il TNC riduce la profondità incremento
Q202. Campo di immissione da 0 a 99999,9999
 PROFONDITÀ MINIMA INCREMENTO Q205 (in valore
incrementale): se è stato programmato un valore da
togliere, il TNC limita l'avanzamento al valore
impostato nel Q205. Campo di immissione da 0 a
99999,9999
 DISTANZA PREARRESTO SUPERIORE Q258 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritiro dal foro, riporta l'utensile alla profondità
incremento corrente; valore per il primo
accostamento. Campo di immissione da 0 a
99999,9999
 DISTANZA PREARRESTO INFERIORE Q259 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritiro dal foro, riporta l'utensile alla profondità
X
Z

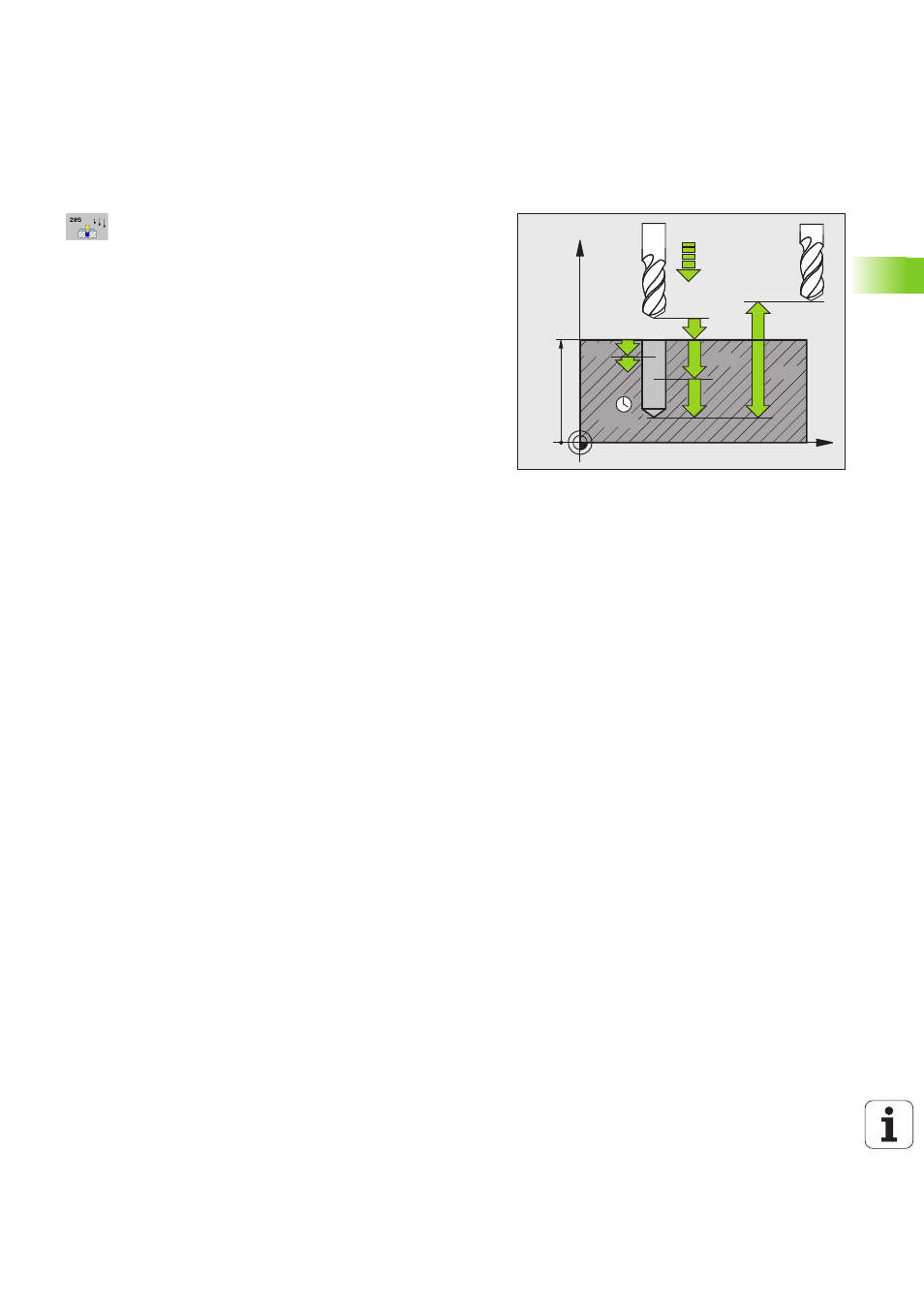

Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
