HEIDENHAIN iTNC 530

363

15.2 ORIGINE SU CENTR

O

SCANALA

TURA (ciclo 408, DIN/ISO:

G408,

funzione FCL 3)

15.2 ORIGINE SU CENTRO

SCANALATURA (ciclo 408,
DIN/ISO: G408, funzione FCL 3)

Esecuzione del ciclo

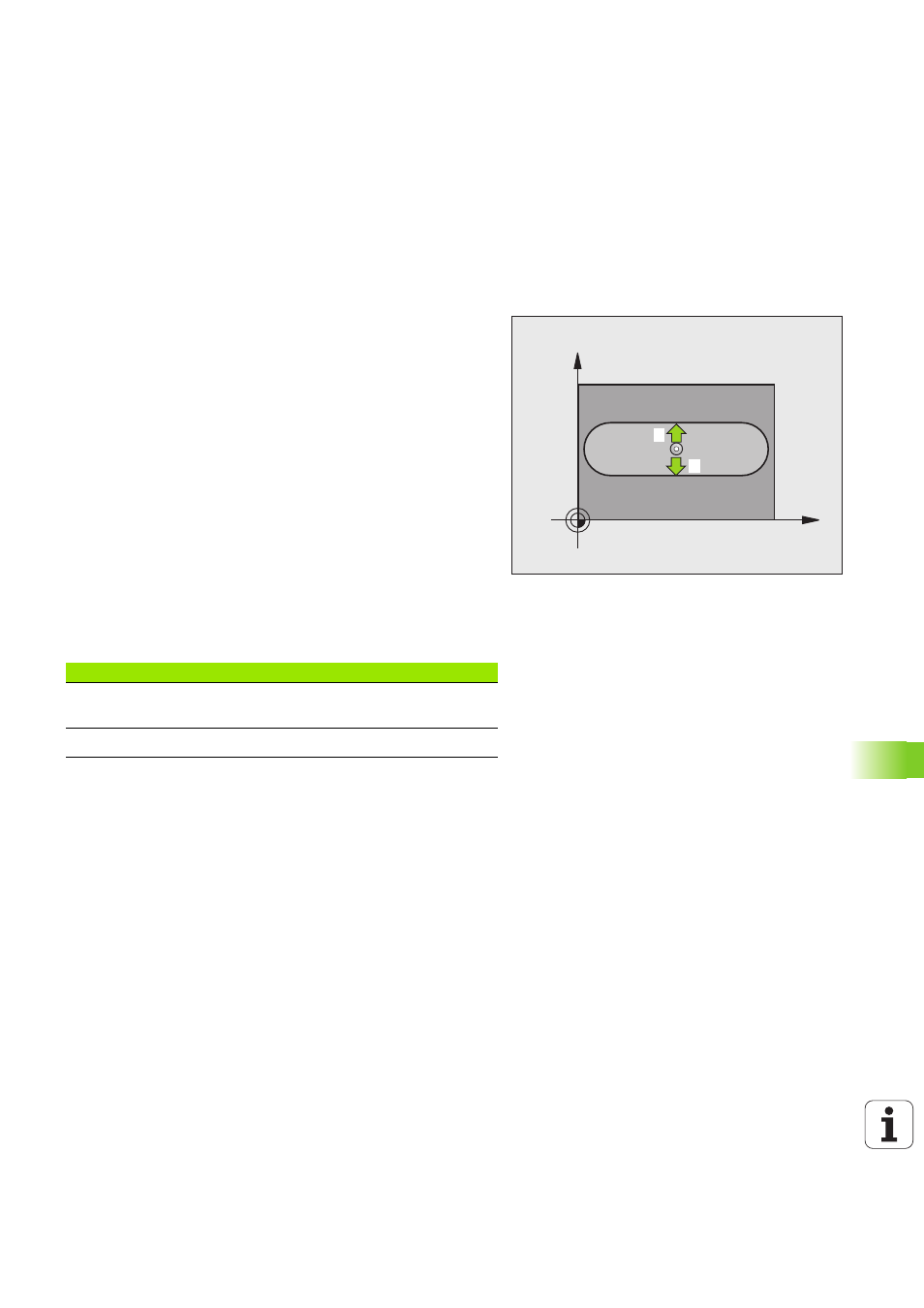

Il ciclo di tastatura 408 rileva il centro di una scanalatura e imposta
questo centro quale origine. In alternativa il TNC può registrare questo
centro in una tabella origini o in una tabella Preset.

1

Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 336) su
l punto da tastare

1

. Il TNC calcola i punti da tastare

sulla base dei valori programmati nel ciclo e della distanza di
sicurezza definita in MP6140

2

Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120)

3

Quindi il tastatore si porta sul successivo punto da tastare

2

su una

traiettoria parassiale all'altezza di misura o su una traiettoria lineare
all'altezza di sicurezza ed esegue la seconda tastatura

4

Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
362) e salva
i valori reali nei parametri Q presentati di seguito

5

Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore

X

Y

1

2

Numero parametro

Significato

Q166

Valore reale larghezza scanalatura
misurata

Q157

Valore reale posizione asse centrale
